S3G-13-F飞机直流电机迅速灭磁,减小稳态短路电流值。

在飞机直流电网中,可能会由于导线绝缘破损或断线搭地而造成电源短路。短路电流的峰值可以达到发电机额定电流的3~5倍或5~8倍。这样大的电流对发电机和供电系统都会造成致命损坏,对飞机本身也非常危险,必须采取有效措施,将短路点和电网隔离。

对短路保护的基本要求是:某个电源输出端短路,既不应造成其他电源的损坏,也不应损坏短路电源本身,同时尽量避免造成供电的中断。

早期直流电源的短路保护多采用熔断器。反流保护器和过电压保护器中的过载保护,也能对短路故障起到一定的保护作用。

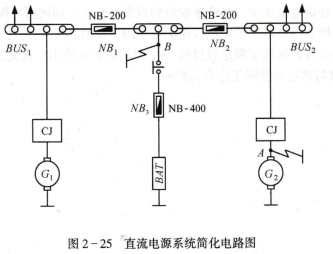

图2-25所示为两台发电机和蓄电池并联供电的简化电路图。设两台发电机的额定电流为200A。图中安装了三个难熔熔断器,其额定电流分别是200A和400A,用NB-200和NB-400表示。若在2号发电机的输出端A点短路,通过计算可知,流过NB2的短路电流最大,它将迅速熔断,使1号发电机和蓄电池得到了保护,但2号发电机得不到保护;同时,汇流条Bus2供电中断。如果2号发电机的反流保护器动作,将该发电机的输出与电网断开,则NB2也可能不熔断,这样右汇流条Bus2就不会中断供电。如果此时2号发电机能灭磁,则该发电机也能得到保护。但反流保护器阻断这么大的电流是十分困难的。

直流电源系统简化电路图,若在图中的B点短路,三个熔断器都将熔断。这时两台发电机转为单独工作,可以继续向汇流条供电。但蓄电池与电网隔离,将失去应急电源的功能。

可见,采用熔断器进行短路保护时,保护装置的位置非常重要。如果将两个熔断器NB1和NB2改装在两台发电机的输出馈线上,则在B点产生短路,三个熔断器也会熔断。虽然保护了发电机和蓄电池,但全部汇流条都将中断供电。因此,这种配置是不合理的。

由以上分析可知,熔断器保护电路具有简单、成本低等优点,但在保护功能上有欠缺。

因此,在现代飞机电源系统中,大量地采用差动电路对短路故障实行保护。

说明蓄电池在不同类型飞机上的功用。

简述蓄电池的组成及参数,影响蓄电池容量的因素有哪些?

分别说明铅酸蓄电池和镍镉蓄电池正、负极板上的材料,写出它们的放电化学方程式,并说明两种蓄电池放电的特点;画出放电曲线示意图。

简述铅酸蓄电池和镍镉蓄电池的故障及其原因。

蓄电池的工作方式有哪几种?各有什么特点?

蓄电池的充电方式有哪几种?各有什么特点?

简述炭片调压器的组成及工作原理,其优缺点是什么?

分析蓄电池与直流发电机并联供电时对电网电压的平波作用和镇定作用。

直流发电机并联供电的条件是什么?并联后负载均衡分配的条件是什么?

在直流发电机并联供电系统中,当不满足负载均衡分配的条件时,负载分配有何特点?画出负载分配曲线。

飞机直流电源系统主要设有哪几种故障保护装置?为什么不设欠压保护?

什么是反流故障?对发电机有什么危害?分析电磁式反流保护器的组成和保护原理。

过电压保护检测什么信号?采用什么延时方法?分析保护电路的工作原理。

在直流并联供电系统中,过励磁故障的现象是什么?如何进行保护?

分析采用熔断器对电网短路进行保护的原理,说明其优缺点。

为什么蓄电池容量低于额定容量的75%时不能装机使用?直流发电机电压调定值过高或过低对发电机与蓄电池并联工作有何影响?
