在闭环情况下,电路能自动地调整输出电压。设在某一正常工作状态时,输出电压为某一预定值vset,当反馈电压vf=Fvvset=vRef时,比较放大器输出电压vA为零,比较器C输出脉冲电压vb的占空比为g=50%,ut、vb、vE的波形如图10.3.3a所示。当输人电压vo增加致使输出电压vb。增加时,yF>yREF,比较放大器输出电压vA为负值,vA与固定频率三角波电压vT相比较,得到vb的波形,其占空比g<50%,使输出电压下降到预定的稳压值yb,此时,vA、vi、vB、vE的波形如图b所示。上述变化过程也可简述如下:

yI↑→vo↑(vo>vset)→vF↑→uA↓→vb↓g↓(ton↓)

vo↓(vo=yset)

同理,vI下降时,yo也下降,yF<yRef,vA为正值,vb的占空比g>50%,使输出电压y。上升到预定值。总之,当yI或负载RL变化使y。变化时,可自动调整脉冲波形的占空比使输出电压维持恒定。

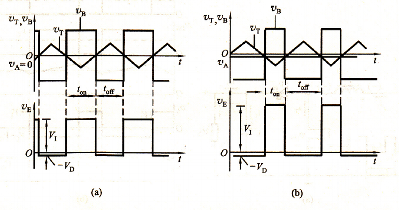

图10.33 图103.1中vI、yo变化时zT、vA、Vb、VE的波形

yI一定,yo=ys⒋、yF=yREF、vΛ=0、vb的g=50%时

vi增加,yo>ysd、yF>yREF、vA为负值、vb的g<50%时

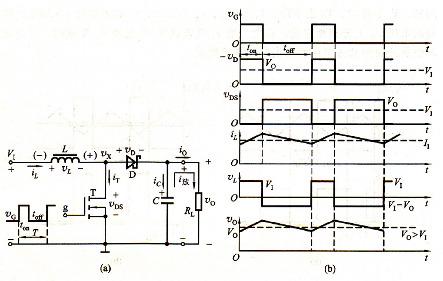

并联(升压)型开关稳压电路,并联型开关稳压电路主回路如图10,3.4a所示,与负载并联的开关调整管T为MOSFET,电感接在输入端,乙C为储能元件,D为续流二极管。图中控制电压vc为矩形波,控制T的导通与截止。当控制电压vc为高电平时(t⑾期间)

PWM是Pulse Wldth Modulation的缩写。

T饱和导通,输人电压yI直接加到电感l两端,jz线性增加,电感产生反电势jl=^L(dj乙/dt),电感两端电压方向为左正(+)右负(-)L,储存能量,v‘≈⒕(T的/Dss≈0),二极管D反偏而截止,此时电容C(电容已充电)向负载提供电流,j放=jo9并维持%不变;当vG为低电平时(J洲期间)T截止,j厶不能突变。电感乙产生反电势vL为左负(-)右正(+),此时v乙与yI相加,因而输人侧的电感常称升压电感,当⒕+vz)%时,D导通,yI+v乙给负载提供电流j。,同时又向C充电电流jc,此时l=￡c+i。显然输出电压yo>a称升压型开关稳压电路。T导通时间越长,乙储能越多,因此,当T截止时电感E向负载释放能量越多,在一定负载电流条件下,输出电压越高。在控制脉冲vc作用下,整个开关周期r电感电流jL连续时的vD、vDs、jl、v“和v。的波形如图(b)所示。

升压型开关稳压电路主回路,vG作用在九连续条件下vD、vDs、jr′p‘和v。波形为了提高开关稳压电源的效率,开关调整管应选取饱和压降vbEs(vbss)及穿透电流几E。(fDss)均小的功率管BJT(或MOSFET),而且为减小管耗,通常要求开关转换时间is≤001/矢①,开关调整管一般选用u≥10FrK的高频大功y=9FK为开关转换频率,j为开关转换周期。
