PP5002B-T衡量稳压电路的质量指标

发布时间:2019/11/14 22:19:54 访问次数:1007

PP5002B-Tyo=yR(1+2/r1)   (10.2.12)

LM337稳压器是与LM317对应的负压三端可调集成稳压器,它的工作原理和电路结构与LM317相似。其电路特点是输出电压连续可调,调节范围较宽,且电压调节率、电流调节率等指标优于固定式三端稳压器。

三端集成稳压器的应用,固定式三端集成稳压器应用举例,图10.2.6a是78L××作为输出电压y。固定的典型电路图,正常工作时,输人、输出电压差为2~3Ⅴ。电路中靠近引脚处接人电容C1、C2用来实现频率补偿,防止稳压器产生高频自激振荡和抑制电路引人的高频干扰,C3是电解电容,以减小稳压电源输出端由输人电源引人的低频干扰。D是保护二极管,当输人端短路时,给输出电容器C3一个放电通路,防止C3两端电压作用于调整管的be结,造成调整管be结击穿而损坏(见图10,2,4a)c图10,2.6b为输出电压可调的稳压电路,它由稳压器78××和电压跟随器A组成。该电路用A将稳压器与取样电阻隔离。图中电压跟随器A的输出电压等于其输入电压yo,即满足yo=y××,也就是电阻R1与Rp上部分的电压的之和为78××的输出电压y××,当调节Rp的动端位置时,输出电压随之变化,其调节范围为

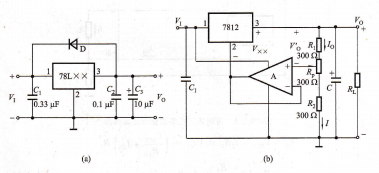

(a)三端稳压器的典型接法 (b)输出电压可调的稳压电路

vOmin= R1+Rp r××,vmaxˉ=R1 =+Rp+R21

设r1=Rp=R2=300Ω,y××=12V时,则输出电压的调节范围为18~36V。可根据输出电压调节范围和输出电流的大小选择三端稳压器、运放和取样电阻。

可调式三端集成稳压器应用举例,这类稳压器是依靠外接电阻来调节输出电压的,为保证输出电压的精度和稳定性,要选择精度高的电阻,同时电阻要紧靠稳压器,防止输出电流在连线电阻上产生误差电压。图10,2.7所示为三端可调式稳压器的典型应用电路,图a是由LM117和LM 137组成的正、负输出电压可调的稳压器。电路中的

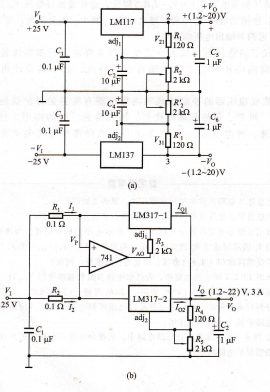

图10.2.7 可调式三端集成稳压器的应用电路,(a)输出正、负电压可调的稳压电路 (b)并联扩流的稳压电路

yREF=y31(或721)=1.2V,RI=Ri=(120~240)Ω,为保证空载情况下输出电压稳定,RI和R′1不宜高于240Ω。R2和R′2的大小根据输出电压调节范围确定。该电路输人电压yT分别为±25Ⅴ,则输出电压可调范围为±(⒈2~20)Ⅴ。

图10.2.7b为并联扩流的稳压电路,它是由两个可调式稳压器LM317组成,输入电压yi=25V,输出电流r0=r01+J。2=3A,输出电压可调范围为1.2~22V。电路中的集成运放741是用来平衡两稳压器的输出电流。如LM317-1输出电流r。1大于LM317-2输出电流J。2时,电阻R1上的电压降增加,运放的同相端电位yp(=⒕-rl凡)降低,运放输出端电压yA。降低,通过调整端adj1使输出电压y。下降,输出电流J。1减小,恢复平衡;反之亦然。改变电阻R5可调节输出电压的数值。

可调式三端稳压器的应用形式是多种多样的,只要能维持输出端与调整端之间的电压恒定及调整端可控的特点,就不难设计出各种应用电路。

由于集成稳压器的稳定性高和内部电路有完善的保护措施,叉具有使用方便、可靠、价格低廉等优点.因此得到广泛的应用。目前这种器件发展迅速,种类很多。表10.2.1列出几种常用型号集成稳压器的性能指标。

衡量稳压电路的质量指标有哪几项.其含义如何?

串联反馈式稳压电路由哪几部分组成,各部分的功能如何?

试用反馈原理定性地分析图10.2,1所示电路的稳压原理,分两种情况讨论:

当v1波动时或当RL改变时c在此系统中,v2=v1(vbEF-Fv yo)≈%.说明若反馈深度(1+Al Fl)愈深,则稳定性能愈好,何故?

在图10.2.I所示的电路中,若已知电路参数和基准电压、r时,求下列三种情况下的输出电压:(1)民短路;(2)R2开路;(3)二Rc

分别列出两种输出电压固定和输出电压可调二端稳压器的应用电路,并说明电路中接人元器件的作用。

在78××型二端集成稳压器电路中,试指出减流式保护和过热保护电路.并说明保护电路的原理.





PP5002B-Tyo=yR(1+2/r1)   (10.2.12)

LM337稳压器是与LM317对应的负压三端可调集成稳压器,它的工作原理和电路结构与LM317相似。其电路特点是输出电压连续可调,调节范围较宽,且电压调节率、电流调节率等指标优于固定式三端稳压器。

三端集成稳压器的应用,固定式三端集成稳压器应用举例,图10.2.6a是78L××作为输出电压y。固定的典型电路图,正常工作时,输人、输出电压差为2~3Ⅴ。电路中靠近引脚处接人电容C1、C2用来实现频率补偿,防止稳压器产生高频自激振荡和抑制电路引人的高频干扰,C3是电解电容,以减小稳压电源输出端由输人电源引人的低频干扰。D是保护二极管,当输人端短路时,给输出电容器C3一个放电通路,防止C3两端电压作用于调整管的be结,造成调整管be结击穿而损坏(见图10,2,4a)c图10,2.6b为输出电压可调的稳压电路,它由稳压器78××和电压跟随器A组成。该电路用A将稳压器与取样电阻隔离。图中电压跟随器A的输出电压等于其输入电压yo,即满足yo=y××,也就是电阻R1与Rp上部分的电压的之和为78××的输出电压y××,当调节Rp的动端位置时,输出电压随之变化,其调节范围为



(a)三端稳压器的典型接法 (b)输出电压可调的稳压电路

vOmin= R1+Rp r××,vmaxˉ=R1 =+Rp+R21

设r1=Rp=R2=300Ω,y××=12V时,则输出电压的调节范围为18~36V。可根据输出电压调节范围和输出电流的大小选择三端稳压器、运放和取样电阻。

可调式三端集成稳压器应用举例,这类稳压器是依靠外接电阻来调节输出电压的,为保证输出电压的精度和稳定性,要选择精度高的电阻,同时电阻要紧靠稳压器,防止输出电流在连线电阻上产生误差电压。图10,2.7所示为三端可调式稳压器的典型应用电路,图a是由LM117和LM 137组成的正、负输出电压可调的稳压器。电路中的



图10.2.7 可调式三端集成稳压器的应用电路,(a)输出正、负电压可调的稳压电路 (b)并联扩流的稳压电路

yREF=y31(或721)=1.2V,RI=Ri=(120~240)Ω,为保证空载情况下输出电压稳定,RI和R′1不宜高于240Ω。R2和R′2的大小根据输出电压调节范围确定。该电路输人电压yT分别为±25Ⅴ,则输出电压可调范围为±(⒈2~20)Ⅴ。

图10.2.7b为并联扩流的稳压电路,它是由两个可调式稳压器LM317组成,输入电压yi=25V,输出电流r0=r01+J。2=3A,输出电压可调范围为1.2~22V。电路中的集成运放741是用来平衡两稳压器的输出电流。如LM317-1输出电流r。1大于LM317-2输出电流J。2时,电阻R1上的电压降增加,运放的同相端电位yp(=⒕-rl凡)降低,运放输出端电压yA。降低,通过调整端adj1使输出电压y。下降,输出电流J。1减小,恢复平衡;反之亦然。改变电阻R5可调节输出电压的数值。

可调式三端稳压器的应用形式是多种多样的,只要能维持输出端与调整端之间的电压恒定及调整端可控的特点,就不难设计出各种应用电路。

由于集成稳压器的稳定性高和内部电路有完善的保护措施,叉具有使用方便、可靠、价格低廉等优点.因此得到广泛的应用。目前这种器件发展迅速,种类很多。表10.2.1列出几种常用型号集成稳压器的性能指标。

衡量稳压电路的质量指标有哪几项.其含义如何?

串联反馈式稳压电路由哪几部分组成,各部分的功能如何?

试用反馈原理定性地分析图10.2,1所示电路的稳压原理,分两种情况讨论:

当v1波动时或当RL改变时c在此系统中,v2=v1(vbEF-Fv yo)≈%.说明若反馈深度(1+Al Fl)愈深,则稳定性能愈好,何故?

在图10.2.I所示的电路中,若已知电路参数和基准电压、r时,求下列三种情况下的输出电压:(1)民短路;(2)R2开路;(3)二Rc

分别列出两种输出电压固定和输出电压可调二端稳压器的应用电路,并说明电路中接人元器件的作用。

在78××型二端集成稳压器电路中,试指出减流式保护和过热保护电路.并说明保护电路的原理.
