gmAFMC电路中电压和电流变量的表达形式,电压变量的基本格式为:  V(节点名1[,节点名2])V是电压关键字,其后括号内指定两个节点名,表示节点名1和节点名2之间的电压。若表示某节点对地的电压,则节点名2可以省略。中括号表示其

括号内的内容有时可以省略。例如Ⅴ(Q1:C,Q1:E)表示Q1管c和e之间的电电流变量的基本格式为:  I(元器件标号[:引脚名])

I是电流关键字,其后括号内表明是哪个引脚的电流。电流值的正负与其定义方向有关,应引起特别注意。Pspice中规定,无源二端元器件,电流从1号脚流进;独立电源,从正端流进;多端有源器件,从引脚流人器件。例如I(Rc)表示流人电阻Rc的1号脚的电流,I(Q1:C)表示流人Q1管集电极的电流。

另外,PSpice中还有一些变形的表达形式。例如,Ⅴ(R1:1)可表示为Ⅴ1(R1);Ⅴ(Q2:C)可表示为ⅤC(Q2);V(R1:1,R1:2)可表不为V(R1);V(Q2:B,Q2:E)可表示为VBE(Q2)等。

表达式编写规则,仿真分析和结果显示时,经常会使用一些表达式。PSpice A/D中的表达式由运算符、数字、参数、变量和函数构成。例如可以用表达式{1k米(1+P米Pcoeff/Pnom)}定义电阻阻值。给定Pcoeff=-0.6,Pnom=1.0,P从0变

到5时,可以分析电阻值按表达式的函数关系变化时电路的响应。注意:参数

以达式出现时要用花括号“{}”括起来。再例如,显示波形曲线时,在Trace|Add Trace对话窗的编辑栏中输入(Ⅴ(Q1:c)-V(Q1:e))来IC(Q1),可得到BJT Q1的功耗曲线。PSpice A/D中的运算符如表A.4.2所示。

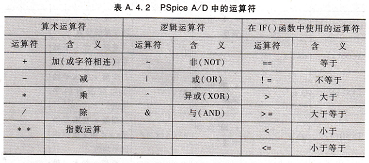

表A.4,2 PSpice A/D中的运算符

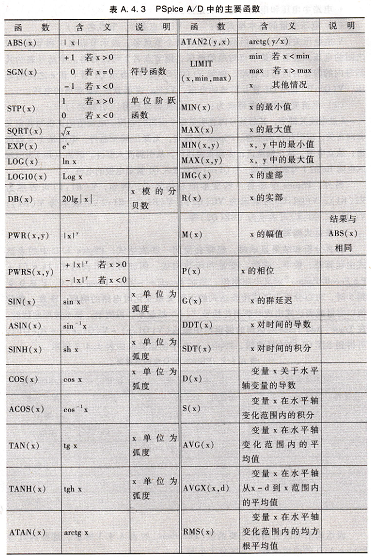

表达式中可以引用的主要函数(Funcuons)如表A.4.3所示。这些函数为PSpice A/D的内建函数,不区分大小写。

以上函数中的x可以是电路变量(节点电压、支路电压或电流),也可以是复合变量。例如,在绝对值函数ABS((Ⅴ(Q1:c)-V(Q1:e))来IC(Q1))中,x是由表达式(V(Q1:c)-(Q1:e))兴IC(Q1)构成的复合变量。

如果对单变量求导数和积分,下面的形式是等价的:D(Ⅴ(Q1:c))和DV(Q1:c),S(IC(Q3))和SIC(Q3)

另外,如果波形数据文件中包含多次分析结果,则可用V(x)@n只显示第乃条电压曲线。用V(x)@2-V(x)@1可以显示两条电压曲线的差值。

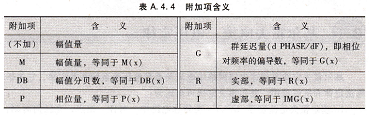

在交流分析时,可以在输出电压V或输出电流I后面增加一个附加项,如ⅤP(Q1:c)表示V(Q1:c)的相位量。附加项含义如表A,4,4所示。

除了表A.4.3中的函数外,PSpice A/D提供了一些专为仿真结果使用的测量(Measurement)函数,用于提取波形曲线的特征值。如周期Peri。d(x)、带宽Bandwidth(x,db~leve1),中心频率CenterFreq(x,db~leve1)等函数。这类函数主要在Pspice A/D窗口菜单命令Trace l Evaluate Measurement中使用。(函数中的db~level表示通带增益下降的分贝数。例如Bandwidth(DB(V(Vo)/Ⅴ(Ⅴi)),3)表示计算Ⅴ(Vo)与V(Vi)之比的分贝数下降了3 dB的带宽,即增益分贝数下降了3 dB的带宽。)
