FAN400ATYPSpice A/D窗口;(2)在Capture窗口中,执行菜单命令PSpice|View simula-tion Results;采用Windows中应用软件的调用方法启动。启动后的PSpiceA/D窗口如图A.3.2所示。该窗口的结构也与一般Windows中应用程序的窗口类似。

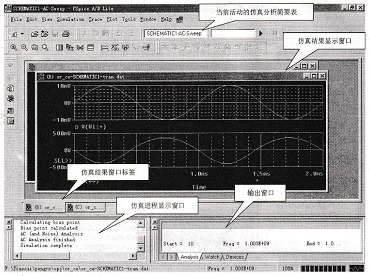

图A.3,2 PSpice A/D主窗口,PSpice A/D窗口实际上包含3个子窗口。位于上部的是最常用的仿真结果显示窗口,该窗口不仅用来显示波形和曲线,而且还可以显示仿真输出的文本文件。当显示多个仿真结果时.可以单击仿真结果窗口标签来切换当前显示窗口,也可以通过菜单项Window切换。位于左下部的是仿真进程显示窗口,用菜单命令View|Simulation Status Window来控制它的打开和关闭。有下部的输出窗口,用来显示仿真过程中的有关参数。可以用菜单命令View|outputWinclow控制它的打开和关闭。

PSpice A/D窗口的大部分功能实际上来自于早期版本中的波形后处理程序Probe。窗口中的菜单功能和使用方法请参考软件帮助文档,此处不再敷述。

电路仿真的一般步骤,使用PSpice软件对电路进行仿真分析的一般步骤如下:

仿真结果显示窗口,仿真结果窗口标签,输出窗口,仿真进程且示窗口,附录A PSPrCE/sp`cE软件简介,当前活动的仿真分析简要表新建仿真设计项目。在Capture窗口中,通过执行菜单命令Fne|New|Project新建一个仿真设计项目(最好新建一个文件夹,将新设计项目存人该文件夹)。

输人电路结构。在打开的电路图页面上,通过选择Place菜单下的子,命令或点击绘图工具栏中相应的图标,将元器件从库中调出放置在电路图页面上,并绘制电路连线。

编辑修改电路元器件标号和参数值,包括直流电源和信号源参数。

主要通过选择Edit|Properties来完成标号和参数编辑修改(双击元件符号也可打开属性编辑窗)。有源器件参数要通过Edit|PSpice Model来修改。

创建仿真简要表(SimulationPro-file),设置分析功能。在Capture窗口中,选择PSpice|New simulation Prome命令创建一个仿真分析简要表,设置分析类型和参数。PSpice将根据简要表中的分析要求进行仿真。当需要进行多个不同分析要求的仿真时,则为每一个分析要求创建一个简要表。

执行仿真。在项目管理器窗口中选择要仿真的简要表,然后选择菜单命令PSpice|simulate selected Prome(s),则开始进行电路连接规则检查和建立网络表文件。 图A.3,3 电路仿真的一般步骤然后自动调用PSpice A/D程序,并打开其窗口按照简要表的要求进行仿真分析。分析过程能自动报错。分析结果存人以out为扩展名的文本文件和以dat为扩展名的波形数据文件中。(也可以选择菜单命令PSpice|Run或相应的快捷按钮,对当前处于活动状态的简要表进行仿真。)

仿真结果分析及输出。在PSpice A/D的仿真结果显示窗中,观察各种仿真结果。这些结果(文本或波形曲线)也可以复制、粘贴到其他文件中,还可以由打印机打印输出。

数字可以用整数,如12, -5;浮点数,如2,3845,5.98601;整数或浮eA/D中的有关新建仿真设计项目,输人电路结构,编辑修改电路元器件标号和参数值,创建仿真简要表执行仿真(自动进行规则检查,生成电路网表仿真结果分析及输出点数后面跟以10为底的整数指数,即科学记数法,如6E-14,3.743E+3;也可在整数或浮点数后面跟比例因子,如10,18k,比例因子k表示103。

比例因子,为了使用方便,PSpice A/D中规定了10种比例因子。它们用特殊符号表示不同的数量级。这10种比例因子如表A.4.1所示。

表A,4.1 PSpice A/D中的10种比例因子PSpice A/D中不区分大小写,上述的小写字母也具有相同的含义。

要特别注意M与MEG的差别,不管大小写M始终表示10-3。要表示106必须用MEG,这与通常的习惯不同,稍不注意就会出错。例如要表示100 MHz的频率时,必须写成100MEG,而不能是100M。否则PSpice A/D将其理解为100rnHz。

PSpice A/D以工程单位m、kg和s(MKS)为基本单位。由此得到的其他电学单位在描述参数时可以省略,即A(安)、V(伏)、Ω(欧)、Hz(赫)均可省略。如10,10Ⅴ表示同一电压值。1000 Hz,1000,1E+3,1k,1 kHz都表示同一个频率值。PSpice A/D仿真运行的结果都是以A、Ⅴ、Ω、Hz、W(瓦特)等标准单位的形式确定,且省略了单位。

分隔符,在PSpice A/D的有关编辑窗中输入多个参数值或表达式时,数值之间或

表达式之间用逗号或空格分开,多个空格等效于一个空格。

电路中的节点名,PSpice A/D中的节点名有几种形式:

用户定义的节点名,如Ⅴo、Vc等。

元器件引脚名,表示形式为元器件标号:引脚名无源二端元器件用1和2作为引脚名,如Rb1:1,Ce:2等。独立电源用“+”和“-”作为引脚名。如Ⅴi+,Is一等。多端器件一般各引脚都有自己的名称,如Q1C表示BJT集电极引脚所处的节点名。

PSpice自动生成的以字母N为首的数字序号,如N0001,N0005等。电路中的“地”节点名是特殊数字“0”。在网表文件(以als为扩展名)和仿真输出文件(以out为扩展名)中会列出以上几种节点名的对应关系。
