WM8776SEFT/RV忽略饱和导通BJT的饱和压降和变压器绕组的电阻压降,则截止的BJT两端的反向峰值电压等于电源电压yI再加上一半的一次绕组(Ⅳ1或Ⅳ2)的感应电势。若T1导通,则TI的集电极电流Jc1在变压器的每个一次绕组的感应电势为h-7cEs1。因此,截止管T2所承受的电压是yl+(yI-ycEs1)≈2yI,即图10.3.6中管子截止时的?cm。变换器输出的矩形波电压uL决定于变压器的匝数比Ⅱ=Ⅳl/ⅣL。它的频率约为几千赫。

在图10.3.5中,如果所需输出电压较高,电流较小,可采用倍压整流电路,有时也不再接稳压电路。

变换式直流稳压电源按调整管是否振荡分除自激式外还有他激式。按稳压的控制方式分有脉冲宽度调制(PWM)式(应用较多)、脉冲频率调制(PFM)①式及脉宽脉频混合调制式等类型,在这种电源中开关管BJT、MOSFET、VMOSI作在开关状态,使它具有体积小、重量轻和效率高等优点,因此应用日益广泛．读者可参阅有关文献②．

变换型开关稳压器可以把不稳定的直流高压变换成稳定的直流低压;还可以把不稳定的直流低压变成稳定的直流高压或者倒换极性(反极性)等,这些都是线性稳压电源无法实现的优点。

开关稳压电源目前正向高频、大功率、高效率和集成化方向发展,而控制电路PWM和PFM是开关稳压电源高效率、低成本、高可靠性的重要因素。目前已有集成的控制电路PWM、PFM和集成开关稳压电源的产品。升压型的PWM如MAX731;PFM如LM2577;降压型的PWM如MAX758和反相型(反极性)如MAX637(见习题10.3.4),还有可实现升压、降压和反极性等多种形式的变换器如MC34060。它已广泛用于电池供电系统中,如微处理器、笔记本电脑等都需要多种不同的低电压、高精度、高效率的电源,像inte1公司设计的插人式电源模块,都是用DC/DC变换器,如用MAX797型BiCMOs控制器制成的。总之集成开关电源品种很多,这里就不一一介绍了。

随着集成工艺水平的提高,已将整流、滤波、稳压等功能电路全部集成在一起,加环氧树脂实体封装,利用其外壳散热做成一体化稳压电源。它的品种较多,有线性的、开关式、大功率直流变换器、小功率调压型和专用型等十多种类型,从电压和功率等级分有几百种之多。根据其性能指标即可选用,使用十分方便。其产品介绍可参阅有关文献。

PFM是Pulse Frequency Modulation的缩写。PFM方式,即保持开关管导通时间和ton不变,改变开关频率fK(或周期)调控输出电压vo。

读者可参阅何希才编著:新型开关电源及应用,北京:人民邮电出版社。

串联开关式稳压电源与串联反馈式线性稳压电源的主要区别是什么?两者相比各有什么优缺点?

电路如图10.3.1所示,在闭环情况下,输出电压vo为某一预定值vset,当输入电压L增加(或负载电流几减小)时,使输出电压增加uo>vset,电路如何自动稳定输出电压。

电路如图10.3.1所示,当vi、vrEF一定时,输出电压的调节范围应由电路中哪些参数决定?若要使uo增加,应如何调节电路参数。

并联型开关稳压电路实现直流升压变换(vo>yl)的基本原理是什么?为什么

串联开关稳压电路是降压变换(vo<yI)。

直流变换型稳压电源一般应用于什么场合?它由哪几部分组成?如图10,3.5所示电路,变换器中的BJT承受的反向电压等于多少?选用BJT的v(bR)cEo应如何考虑?

开关稳压电源对电路中的元器件有何特殊要求?应如何选用?

例SPE10.4,1 串联式直流稳压电路如图10.2,3所示,设BJT用2N3904和2N3906,b均为50,ybE=0.6V,两稳压管用1N750,它的稳压值vz=6V,rzM=3omA,二极管用1N4148,运放A用uA741。输入电压v2=28 sinwtr(V),电位器Rp处于中间位置,试运用SPICE分析该电路:给出va、vo的波形,观察输出电压的建立和稳定的过程;输出电压稳定后,分别求vA、vo的直流平均值及其纹波大小;当负载电流从0.1A变到1A时,输出电压的变化情况,并求输出电阻Ro=Δvo/Δio|Δvi=0,Δt=0;当输人电压ui(vA)变化10%时,观察输出电压的变化情况,并求稳压系数γ=Δvo/vo/Δvi/vi=0的值;当温度由室温(25℃)增至50℃时,观察输出电压的变化清况,并求温度系数ST=vo/t|vi=0的值。

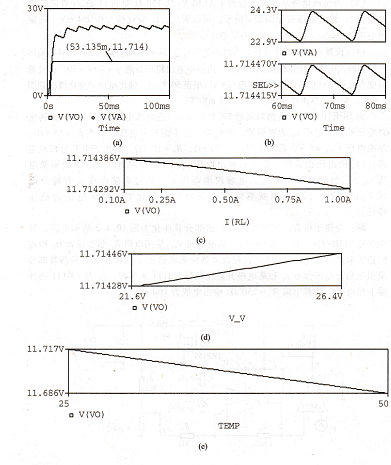

解:设置时域分析,得到?uA、vo的波形如图10.4.1a所示。

将图a中波形局部放大得图b波形。由图中看出,输出vA的直流平图10.4.1 例sPE10.4.1的仿真结果.
