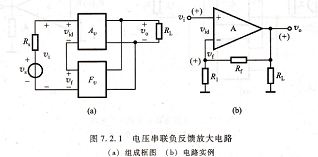

T495D685K050ASE300uf比没有反馈时减小了,是负反馈。综合上述分析,图7.2.1b是电压串联负反馈放大电路。其F=xf/xo为电压反馈系数Fu。显然,Fu=uf/uo=r1/r1+rf

电压串联负反馈放大电路，(a)组成框图 (b)电路实例

电压负反馈的重要特点是具有稳定输出电压的作用。例如,在图7.2.1b电路中,当pi大小一定,由于负载电阻RL减小而使vo下降时,该电路能自动进行以下调节过程:

RL↓→uo↓→uf↓→uid(=ui-uf)↑

可见,电压负反馈能减小vo受RL等变化的影响,说明电压负反馈放大电路具有较好的恒压输出特性。因此,可以说电压串联负反馈放大电路是一个电压控制的电压源。

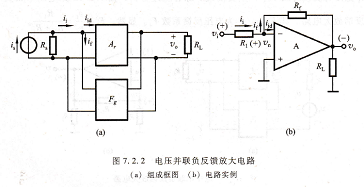

电压并联负反馈放大电路,电压并联负反馈放大电路的组成框图如图7,2.2a所示,图7.2.2b(同图7.1.8c)是它的一个实际电路。由例7,1.5已知,该电路引人了电压反馈。另从反馈网络在放大电路输入端的连接方式看,是并联反馈。用“瞬时极性法”,设交流输入信号vi在某一瞬时的极性为(十),则图中vn也为(十),经

运放A反相放大后,输出电压vo为(一),电流ii、jf、jid的瞬时流向如图中箭头所示。于是,净输人电流fid=ji-jf比没有反馈时减小了,故为负反馈。综合以上分析,图7.2.2b是电压并联负反馈放大电路,其反馈系数Fg=if/uo≈-uo/rf/uo=-1/Rf称为互导反馈系数。

电压并联负反馈放大电路,(a)组成框图 (b)电路实例

电流串联负反馈放大电路

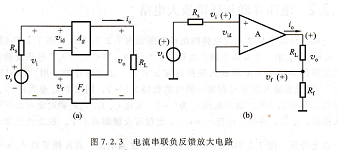

图7.2.3a是电流串联负反馈放大电路的组成框图,图7.2.3b(同图7.1.8d)是它的一个实际电路。当设us、ui的瞬时极性为(十)时,经运放A同相放大后,vo及vf的瞬时极性也为(+),使净输人电压(uid=ui-uf)比没有反馈时减小了,因此是负反馈。又由例7.1.5分析已知,该电路中Rf引入的是电流串联反馈,故图7,2.3b是电流串联负反馈放大电路,其反馈系数Fr=uf/io=iorf/io=rf称为互阻反馈系数。

电流串联负反馈放大电路,电流负反馈的特点是维持输出电流基本恒定,例如,当图7.2.3b所示电路中的ui一定,由于负载电阻R1增加(或运放中BJT的b值下降)使输出电流减小时,引人负反馈后,电路将自动进行如下调整过程:

b↓io

rl↑→uf(=iorf)↓ui一定时uid↑

因此,电流负反馈具有近似于恒流的输出特性.

电流并联负反馈放大电路,图7.2.4b所示电路中,电阻RF和R1构成反馈网络。设运放反相输人端交流电位un的瞬时极性为(+),则输出出ji、Jo、if及fid的瞬时流向如图中所示.上下(十)极性应为(一),由此可标=fi-ff,故是负反馈，反交流电位

显然有馈信号if是输出电流io的一部分,即jf≈r1/r1+rfjo(因为vn很小,近似为0,Rf

与R1近似于并联),所以是电流反馈。

电流并联负反馈放大电路,(a)组成框图 (b)电路实例

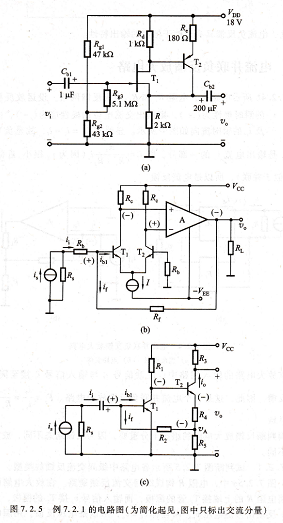

在该放大电路的输人回路中,反馈信号fF与输入信号Ii接至同一节点,是并联反馈。因此,这是一个电流并联负反馈放大电路。Fi=IF/IO=R1/R1+RF为电反馈放大电路的组态十分重要,因为反馈组态不同,放大电路的试判断图7.2.5所示各电路中级间交流反馈的类型。

7.2.5a中,电阻R构成级间交流反馈通路。在放大电路的输入回R的上端接T1管的源极,而输人信号oi接T1的栅极,显然是串信号是电压Uf,而且有rf=r。,所以是电压反馈。用瞬时极性法性:设Ji对“地”的极性为(十),则经T1倒相放大,使T2的流反馈系数。正确判断性能就不同。例7.2,1反馈电阻联反馈,反馈判断该反馈极.
