P28AB解:设置交流分析,仿真得到如图4.9.⒊所示幅频响应和相频响应的波特

图。由此得到fl≈174.395Hz,fh≈6.278MHz。

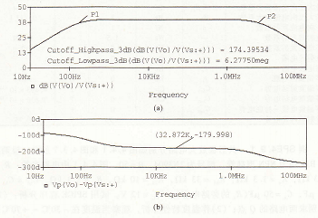

图4.9.3 图44.1所示放大电路电压增益的频率响应,(a〉幅频响应 (b〉相频响应[纵坐标的“d”表示相位角单位“度”(deg)]

例sPE4,9,3 电路与例sPE4.9.2相同。设BJT的型号为2N3904,b=50,rbb`(rb)=100Ω,其他参数与例SPE4.9.1相同。试分析Ce在1uF到100uF之间变化时,下限频率几的变化范围(Cc为与Rc并联的电容)。

解:按要求设置模型参数,再设置交流分析和参数分析。当Cc取1uF、5uF、10uF、⒛uF、50uF、80uF和100uF时,得到图4.9.4所示的电压增益的幅频响应。由图中看出,Ce愈大,下限频率愈低。

射极旁路电容对低频响应的影响,双极结型三极管及放大宅路基础

BJT是由两个PN结组成的三端有源器件,分NPN和PNP两种类型,它的三个端子分别称为发射极e、基极b和集电极c。由于硅材料的热稳定性好,因而硅BJT得到广泛应用。

表征BJT性能的有输入和输出特性,均称之为v-i特性,其中输出特性用得较多。从输出特性上可以看出,用改变基极电流的方法可以控制集电极电流,因而BJT是一种电流控制器件。

BJT的电流放大系数是它的主要参数,按电路组态的不同有共射极电流放大系数卩和共基极电流放大系数α之分。为了保证器件的安全运行,还有几项极限参数,如集电极最大允许功率损耗PcM和若干反向击穿电压,如(bR)cER等,使用时应当予以注意。

BJT在放大电路中有共射、共集和共基三种组态,根据相应的电路输出量与输入量之间的大小与相位的关系,分别将它们称为反相电压放大器、电压跟随器

和电流跟随器。三种组态中的BJT都必须工作在发射结正偏,集电结反偏的状态。

放大电路的分析方法有图解法和小信号模型分析法,前者是承认电子器件的非线性,后者则是将非线性特性的局部线性化。通常使用图解法求Q点,而用小信号模型分析法求电压增益、输入电阻和输出电阻。

放大电路静态工作点不稳定的原因主要是由于受温度的影响。常用的稳定静态工作点的电路有射极偏置电路等,它是利用反馈原理来实现的。国频率响应与带宽是放大电路的重要指标之一。用混合Π形等效电路分析高频响应,而用含电容的低频等效电路分析低频响应,二者的电路基础则是RC低通电路和RC高通电路。

瞬态响应和频率响应是分析放大电路的时域和频域的两种方法,二者从各自的侧面反映放大电路的性能,存在内在的联系,互相补充。工程上以频域分析用得较普遍。

测得某放大电路中BJT的三个电极A、B、C的对地电位分别为va=ˉ9Ⅴ,

vb=~6Ⅴ,/c=-62Ⅴ,试分析A、B、C中哪'↑′是基极b、此BJT是NPN管还是PNP管。

某放大电路中引T三个电极A、B、C的电流如图题41,2所示,用万用表直流电流挡测得fA=-2mA,r:=-0⒄mA,fc=+2∝mA,试分析A、B、C中哪个是基极b、发射极e、集电极c,并说明此管是NPN还是PNP管,它的b=?

某BJT的极限参数JcM=100mA,PcM=150mW, cy(:R)cEo=30Ⅴ,若它的工作电压ycE=10Ⅴ,则工作电流fc不得超过多大?若工作电流Jc=1mA,则工作电压的极限值Rb发射极c、集电极c,并说明图是医412应为多少?

基本共射极放大电路,试分析图题4.21所示各电路对正弦交流信号有无放大作用,并简述理由(设各电容的容抗可忽略)。

电路如图题4.2.2所示,设BJT的'=sO,y:E=06Ⅴ,fcE。ycEs可忽略不计,试分析当开关S分别接通A、B、C三位置时,BJT各工作在其输出特性曲线的哪个区域,并求出相应的集电极电流`c。

测量某硅BJT各电极对地的电压值如下,试判别管子工作在什么区域。
