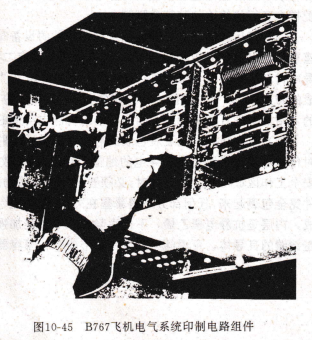

VI-2NR-EX可靠的接地是防止静电故障的最主要的一种措施,始终使人体与地之间保持等电位,就能有效地防止因静电放电而引起的故障。为此,叨务人员在飞机上拆装贴有黄色标志的设各或部件时,或者在安装贴有黄色标志的设各的部位进行检查或测试时,必须配带腕带。配带的腕带既要与手腕裸露的皮肤密切接触,还要用一条柔软的导线把腕带与地(机身)连接起来,使其良好地接地。图10-45所示的是操作人员在B767飞机电气系统的印制电路组件工作时的照片。图中可以看到每个印制电路插件的两个锁定翼片上贴有黄色标

志,操作人员配带接地的腕带。

内场维护和修理含有静电放5B767飞机电气系统印制电路组件电敏感器件的设各应做到以下几点:

所有的操作要严格地限制在静电安全工作区域内进行;

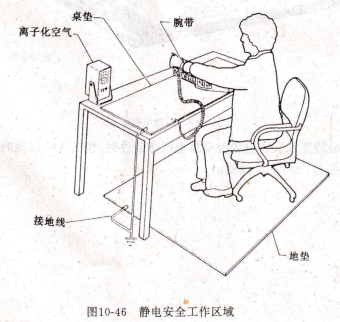

静电安全工作区域要有良好的接地系统,工作区域内的地垫和桌垫均用导电性的塑胶片,并分别接地,如图10-46所示。工作人员的座椅上加松紧式导电椅罩。桌腕带离子化空气地垫,静电安全工作区域.

工作人员进行各种操作时必须配带腕带,腕带与桌垫用柔性导线连接好。工作区域内若存放未经防静电包装袋包装的静电放电敏感器件时,在其周围2英尺以内的所有人员必须配带有良好的接地的腕带或脚带。

搬运或储存含有静电放电敏感器件的设备时,必须用导电的防尘罩将设备的插头座罩住,以避免手指等触及插脚。导电的防尘罩有二类,使用时要加以区分。其中一类是用导电材料制成的防尘罩,其外表涂成黑色并压印上“导电”字样。另外一类是非导电材料制成的防尘罩,常常用抗静电溶剂作处理,增大表面的导电率。这种经过处理的防尘罩是白色的,附加处理日期的标记,因为目前的抗静电溶剂的有效期限只有1年。

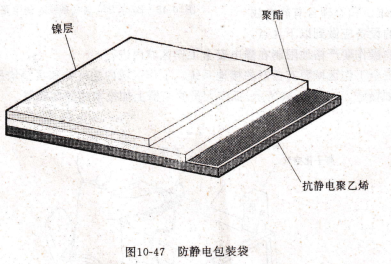

未经防静电包装袋包装的静电放电敏感器件只能在安全工作区域内部传送,传送时传送者要配带脚带并在导电的地垫上经过。静电放电敏感件需要长期存放或转移出静电安全工作区域以外的地方去时,必须要用特殊制造的防静电包装袋包装起来。包装时要将器件完全包裹起来,任何部分不得暴露在外面。防静电包装袋如图10一47所示,它有三层材料制成,内层是抗静电聚乙烯,不产生静电;中层是加强聚酯纤维,用来增加机械强度;外层是镀镍的良导体,可瞬间释放电荷,形成法拉第容器。

镍层电聚乙烯,防静电包装袋.

在防静电包装袋里拿取或包装静电放电敏感器件时,也要配带接地的腕带。包装袋上要贴上相应的黄色标志,如图10-48所示。

入触发器而实现同步预置;当PE=1时,右边的与门打开,各D触发器与相应的同或门实现r触发器功能,接收同步计数的控制信号,其工作原理与图6.5.11所示电路相同。

是74LVC161的功能表,下面对照逻辑图和功能表,说明它出为高电平,其余均为低电平。

时钟脉冲CP 是计数脉冲输人端,也是芯片内4个触发器的公共时钟输人端。

异步清零CR 当它为低电平时,无论其他输入端是何状态(包括时钟信号cP),都使片内所有触发器状态置0,称为异步清零。CR有优先级最高的控制权。下述各输人信号都是在CR=1时才起作用。

并行置数使能PE 置数控制端,只需在CP上升沿之前保持低电平,数据输入端D3~DO的逻辑值便能在CP上升沿到来后置人片内4个相应触发器中。由于该操作与CP上升沿同步,且D3~DO的数据同时置入计数器,所以称为同步并行预置。为保证数据正确置入,要求PE在CP上升沿之前建立稳定的低电平,其最短提前时间称为建立时间莎sv,它们时序关系如图6,5.14(a)。PE置数操作具有次高优先级,仅低于CR,计数和保持操作时都要求PE=1。

数据输入端DⅣ(D3~DO) 在CP上升沿到来前至少提前砂st将预置数据摆在D3~D。输入端,且PE=0,则CP上升沿到来后,D3~DO便置人触发器。

该时序与5.3.4节中所述D触发器相似。CP上升沿对DⅣ的时序要求亦如图6.5.14(a)所示。

计数使能CEP只要在CP上升沿到来前至少一个建立时间usr期间内保持高电平,且CEr=1,cP上升沿就能使计数器进行一次计数操作。
