MXL1016CS8+四个交流绕组wg1按照头尾相接的方式串联后接于交流电源队,相当于变压器的初级绕组;另外四个交流绕组wg2串联后与负载电阻民z相接,相当于变压器的次级绕组。

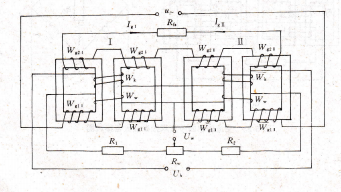

由图5-22可见,两个单拍磁放大器的次级交流绕组wge分别头尾串接,而I单拍磁放大器串接后的二个wg2与Ⅱ单拍磁放大器串接后的二个wg2之间的相互连接是反向串联的。

变压器双拍磁放大器线路,位移绕组w与控制绕组k的连接方式与差动式双拍磁放大器线路相同。

变压器式双拍磁放大器线路的输入输出特性与差动式线路相同。

优缺点.变压器式双拍磁放大器线路突出的优点是输出电压的大小不受电源电压的限制,而取决于交流绕组的初级与次级的匝数比。它的主要缺点是在铁心上增设了次级交流绕组wg2’耗铜量大,也增大了损耗,所以效率比较低。

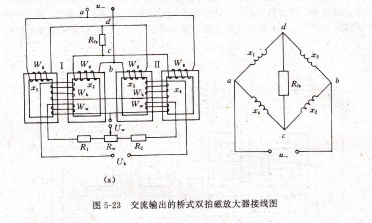

陆  三、桥式双拍磁放大器,桥式双拍磁放大器的接线图如图5-23所示。在线路中把两个单拍磁放大器的交流绕组wg接成四个桥臂,而且同一个单拍磁放大器的两个交流绕组接在电桥的对边。桥的对角线分别接入电源和负载。

这种桥式双拍磁放大器的工作原理是这样的:在没有控制信号时各桥臂铁心的饱和角代都是一样的,夕、沙两点间的电压在电源整个周期内的任何瞬间都等于零。当有控制信号时,由于一组磁放大器的控制信号的磁通Φk和位移磁通Φw方向相同,其饱和角代随控制电流Fk增大而减小;另一组磁放大器中Φk与Φw方向相反,其饱和角随rk的增大而增大,于是勿、3两点间在电源的一个周期内将会出现一段不平衡电压的区间,因而就有电流输出到负载上。当信号极性改变时,上述两组磁放大器中的作用恰好反过来,输出电压的相位反转了180°。

桥式双拍磁放大器线路与前述几种线路比较,它不需用电源变压器,可以大大减轻装置的重量。但是这种线路的输出电压总是比外加电源电压低,只有在负载电压要比电源电压低时才能使用,测量用互感器.

测量用互感器是一种变换交流电压或电流使得便于测量的电'器。其中变换交流电压的称为电压互感器;变换交流电流的称为电流互感器。采用测量用互感器后,就可用一般的测量仪表来测量高电压、大电流、大功率等,并可保证人身和测量仪表的安全,它在电测技术中得到了广泛的应用。

测量用互感器实质上就是与测量仪表配合使用的小型变压器。它的作用通常是将测量的高电压(用电压互感器)或大电流(用电流互感器)转换到适合于电压表(通常为100V)或电流表(通常为5A)测量的范围。采用测量用互感器与采用分流器或附加电阻相比较,主要有下列几方面的优点:

一表多用。当采用一个多量限的测量用互感器,或用几个单量限的互感器后,可

以大大地扩展仪表的测量范围。特别在所用仪表是较准确的标准表时,更可以充分发挥该标准表的作用。采用合适的互感器,不仅可以将高电压、大电流降低,还可以反过来将低电压、小电流变大,使之适合于仪表的量限。

一个互感器可以同时接入几种仪表。采用分流器或附加电阻扩大仪表量限时,不能将几个仪表同时接到一个分流器或附加电阻上。而互感器则可以同时接入几种仪表,例如电流表和功率表的电流线圈,或电压表和功率表的电压线圈等。因此,使设各费用和安装空间、地位都可以节省。

降低功率损耗。用互感器扩大交流仪表的量限时,比采用分流器或附加电阻时的功率损耗要小得多。

保障安全。采用互感器后,指示仪表可以放置在远离被测回路的地方,并且与被

测回路绝缘,没有电的直接联系。这一点对于高电压测量来说是一个很大的优点。这样,不仅保障了工作人员的安全,而且对测量仪表来说,也不需要考虑对高压绝缘的要求,降低了仪表的造价。因此,在高压电路中,即使电流不大,没有超过电流表的量限,电流表的接入还是要通过电流互感器。

仪表制造标准化。采用互感器后,在工程测量中,仪表的量限可设计为5A和100

V,而不需按被测电流的大小和电压的高低来设计。

由此可见,采用测量用互感器以后,使得交流高电压或大电流的测量变得安全、可靠,在工程测量中得到广泛的应用。

电压互感器和电流互感器在现代飞机交流系统中有很多的应用。例如交流发电机的自动电压调节器中,利用电压互感器来检测400 Hz三相交流电压的波动,它将检测到的电压降压整流后与参考电压进行比较,使调压器进行调压。电流互感器不仅用于发电机负载电流的测量,而且在交流发电机的复激电路中,需用电流互感器根据负载电流来提供复激电流。除此以外,在过流保护、差动电流保护等自动保护装置中,也要使用电流互感器。
