LXP15C-4FN256C-3IHD-X9A-012接触器具有三极双投式主触点,触点额定电流是50A,额定电压是三相,400 Hz、115/200V交流电。线圈额定电压是直流28V。它带有一组单极双投辅助触点,额定电流是3A。

在线圈Xl,X2端分别接入相应极性的电源电压时,接触器依靠电磁吸力处在吸通位置,常闭触点断开,常开触点闭合。当线圈断电时,依靠永久磁铁产生的吸力,使接触器恢复到并保持在释放状态,使触点转换到初始位置上。

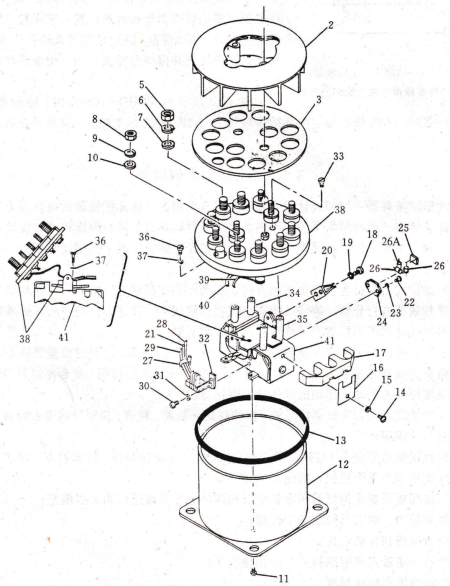

HD-A3F―011接触器的装配，接触器线电路的整流器和电磁干扰抑制网路，HD-X9A-012接触器的内部结构与HD-A3F-011基本相同,只是触点系统有所不同。

航空接触器的检修，现代航空接触器一般都设计成可修理和重复使用的,因此接触器制造商都为其制造的接触器提供详细的部件翻修手册。不同类型的接触器具有不同的翻修程序和规范要求,不能一一列举。但是,检修的基本方法和基本要求是一致的。以下列举检修接触器时的几项原则要求。

维护人员在检查和修理接触器时,必须严格按照制造商提供的部件翻修手册中规定的程序和规范进行分解、清洗、检查、修理和测试等。凡是有缺陷或损坏的零部件和元器件必须按规范要求进行更换或修理,不得随意变更。

在检修过程中,首先要用目测的方法进行外观检查,主要的检查项目是:

检查金属零件是否有毛刺、划痕、裂纹、锈蚀和损坏的涂层;检查螺钉是否滑牙、断裂;检查铆钉是否松动;活动的零件是否磨损等。

检查接线板是否有过热的痕迹,接线柱是否松动、脱落;检查导线有否烧糊折断,绝缘外皮有否破损等;

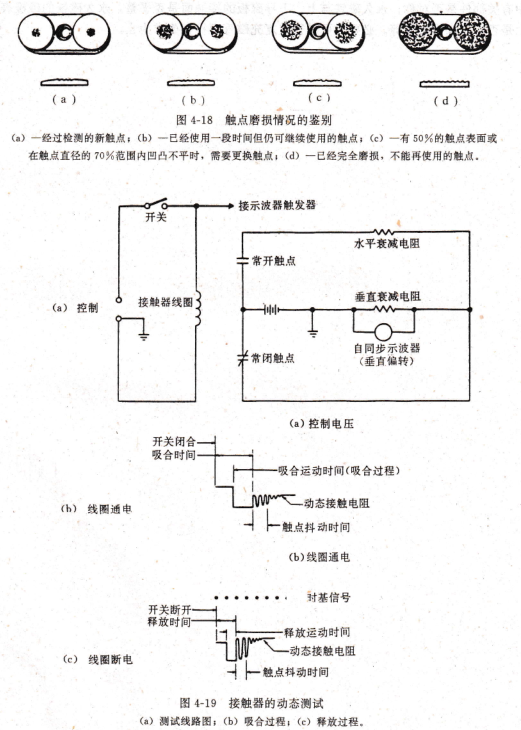

检查接触器的触点(包括主触点和辅助触点)的磨损情况。根据触点的磨损情况,判定是继续使用或是重新更换,如图4-18所示。

按照规范要求的仪器和设各对下列接触器的参数进行测量和调整:

触点压力、触点间隙和各用行程;

吸合电压和释放电压;

触点(主触点和辅助触点)的接触压降;

绝缘电阻和绝缘强度。

按照图仁19所示的线路,对接触器的动态过程进行测量和调整。需要测试和调整的参数是:

吸合时间;

释放时间;

触点抖动时间(包括吸合抖动和释放抖动);

对于磁保持接触器 ,在 更换永久磁铁后或永久磁铁的磁路作过变动时 ,则 必须要对永久磁铁重新充磁。对并联的两块永久磁铁充磁时,当一块磁铁充完磁后,要用一根软铁棒将它的上、下两磁极短路,以免对另一块磁铁充磁时将它退磁。

永久磁铁充磁以后要进行拉拔力测试。如果拉拔力不符合规范要求,则需要检查磁路中有关部件是否对称;永久磁铁与上、下导磁板的接触面是否平整,永久磁铁的磁极表面上是否有外来物存在等。必要时可进行重复充磁直到符合要求为止。
