TDA8944JU触点电磨损的综合分析,由上分析可知,某一种形式的电磨损都是在某一定条件下才出现的。触点在工作一个循环(关合一次,开断一次)中可能要经过好几种不同的条件。譬如开断一个电路时,一开始在触点分离之前可能有液桥出现,触点刚刚分离时可能出现短弧,间隙增加后随电路参数不同或者出现火花、弱弧或强弧。关合过程也一样。

我们所关心的是在一定电路条件下触点的磨损情况,即已知触点上的电压和电路中的稳定工作电流,要求知道在触点工作一个循环中究竟出现哪几种磨损?哪一种(或哪两种)是主要的?

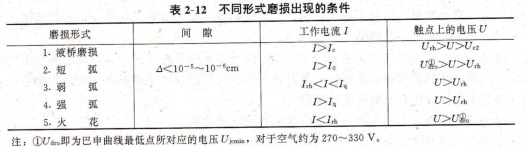

为此,先把前面分析过的各种磨损出现的条件加以整理后,列于表2-12中。

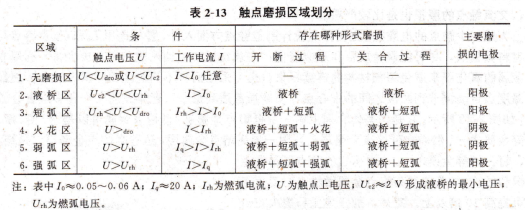

根据这些条件,考虑触点在工作一个循环中所经历的各种情况,那么也可反过来,根据已知的触点电压和电流,找出触点在一个工作循环中出现哪几种磨损。这个结果列于表2-13。

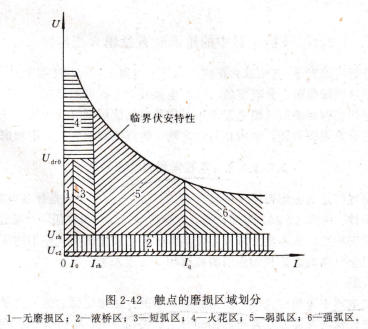

表2-13的数据可以用图形加以形象表示,如图2-42所示。以纵坐标表示触点上的电压,以横坐标表示触点中的工作电流,那么图上的任意一点都可表示触点的一个工作状态。图上画出临界伏安特性,临界伏安特性以下的一块面积表示电弧不能稳定燃烧(即可以熄弧)的区域。

需要强调指出一点,无论是图2－42还是表2-12和表2-13中的触点电压并不等于电源电压。只有在纯电阻负载时这两个数值才是一致的。在感性负载的开断过程中,触点电压均大大超过urh,甚至超过udr0。因此,只要电感量不是很小,一般感性负载电路的开断过程均会出现电弧或火花。
