DS1204UC17乎和电流无关,而长弧的电压则与电场强度E成正比。当然这里所说的短弧与前述持续时间极短的短弧,在概念上是有区别的。

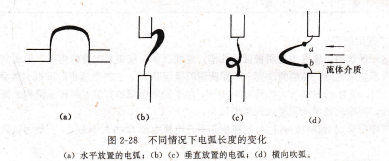

电弧的长度通常理解为两极之间的距离。然而,事实上在许多情况下,两者并不相等。图2-28(a)所示的是水平放置的,在大气中自由燃烧的电弧。此时电弧由于本身的高温引起气体的对流作用,逐渐向上弯曲。电弧弯曲后,在上部的电弧除继续受热气流的作用外,还要加上电弧电流自身磁场产生的电动力的作用,于是电弧更加上弯。自由燃烧的电弧垂直放置时,由于热气流的上升作用和随后产生的电动力的作用,电弧也并不稳定地处于两极的轴线上,而是力图向上弯曲,甚至成螺旋状,如图2-28(b)(c)所示。图2-28(d)所示的情况,用气体或液体介质以很高的速度横向流过电弧(通常叫横向吹弧)时,电弧长度的变化尤为特别。开始时电弧在两极间燃烧,在吹弧介质的作用下,电弧逐渐向左弯曲、伸长。当a、b两点间的电弧压降增大到足以使这段弧隙击穿时,电弧便转移到a、b两点连线之间燃烧,而左边较长一段电弧熄灭,这样,弧长便突然缩短。以后,在吹弧介质的作用下,电弧再次被拉长,如此不断地拉长,不断地突然缩短重复进行。若以图形表示,则弧长J和时间r的关系如图2-29所示。同时电弧电压随时间变化的关系也有相似的图形。

流体介质,不同情况下电弧长度的变化(a)水平放置的电弧;(b)(c)垂直放置的电弧;(d)横向吹弧。由上所述,在一般情况下,实际弧长皆大于两极(或触点)之间的距离,而超过的数值又随具体情况而异,所以准确地确定电弧的长度是十分困难的事情。

电弧的温度,电弧具有6000K以上的温度,任何材料在这样的高温下都会被汽化。所以要直接测量弧柱温度是很困难的,只能用间接测量的方法来测量。最常用的是光学的方法,即用分光镜确定弧柱中气体的光谱情况,从而推算出弧柱的温度。

由于试验条件和测量方法的不同,弧柱温度的测量数据差别很大,变化范围从4000K一直到50000K。一般可接受的数据为,在燃弧时6000~20000K,而在电弧趋向熄灭时为3000~4000K。因为若弧柱温度超过20000K,则气体的热游离度X趋近于1,而当弧柱温度低于3000~4000K时,X趋近于零。
