ZHL-100W-GAN同的分布形状,即电场强度E和磁场强度H的分布情况是完全相同的。因此,如果已经用计算方法或实验方法求得两极间的电力线分布,那么也就等于知道了该两极间的磁力线分布。

设在A和B两个电极上加上电压uab,而两个电极分别带有等量的正负电荷Q,则其电容C为式中 D一电位移矢量;E一电场强度矢量.

同样,若A和B两个磁极间的磁位差为[rmA:,而磁极间的磁通量为Φ,则其磁导^为,比较式(1-5)和式(1-6)可见,对于几何形状和尺寸完全相同的电极与磁极,其极间电容和极问磁导计算公式之间存在下述关系:

式中 ε。―真空的介电常数,ε0=8.855×10ˉ″(F/m)(空气的介电常数近似等于ε0);

u0一空气的磁导率。

也就是说,只要将电容公式中ε。换成u0后,即可得到与电容公式对应的电极具有相同几何尺寸和相对位置的磁极之间的气隙磁导。这一对应关系对我们描绘磁场或计算磁导很有用,因为电场和电容能比较容易地用实验方法求得。并且,已经有很多计算电容的现成公式,因此,利用这些公式就可以直接求得磁导。

例:如图1-11所示的两根无限长等直径平行圆柱体。在电工基础课程中已经求得它们之间单位长度的电容值c为

式中d―圆柱体直径;

h―两圆柱中心距。

则按照式(1-7)便可求得单位长度磁导值^为

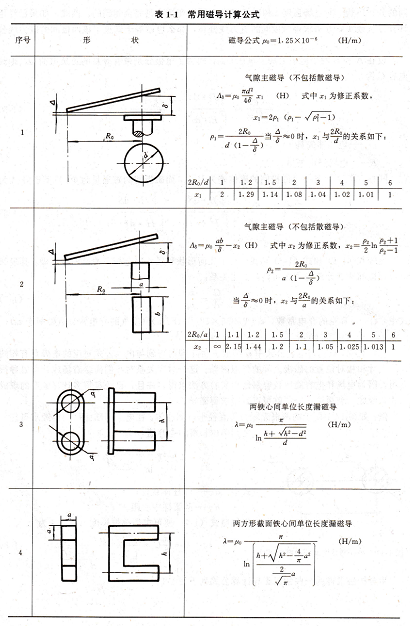

用分析法求得的一些常用磁导计算公式列于表1-1。
