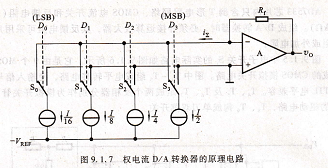

XC4020XLA-09PQG240C图9.1,7 权电流D/A转换器的原理电路

由图9.1.7可知,当Di=0时,开关S.接地;Di＝1时,开关Si与运放的反相端相连,相应的权电流流人求和电路。分析该电路可得

uo=i∑Rf=Rf(I/2D3+I/4D2+I/8D1+I/16DO)

=I/24・Rf(D3・23+D2・22+D1・21+DO・20)  (⒐⒈8)

=I/24・RF∑DI・2I

由于权电流D/A转换器中,各支路上的权电流的大小不受开关导通电阻和电压的影响,所以该电路的转换精度较高。

实际的权电流D/A转换器,实际的权电流D/A转换器电路如图9.1.8所示,图中具有电流负反馈的三极管组成恒流源电路。

运放A2、凡、Tr、R和一‰E组成基准电流fREF产生电路。A2的输出端经Tr的cb结组成电压并联负反馈电路,以稳定其输出电压(Tr的基极电压)。基准电流fREF由基准电压‰EF和电阻R1确定。由于T2和T3具有相同的7:E而发射极回路的电阻相差一倍,所以它们的发射极电流也相差一倍,于是有图9.1.8中T3~T0的基极电压相同,只要这些三极管的发射结压降%E相等,则它们的发射极c3~eO就是等电位,这样,从左到右流过2R电阻上的电流就分别为I/2、I/4、I/8和I/16。

为了保证每个三极管的发射结电压相等,电路中T3~T。采用了多发射极三极管,其发射极个数分别是8、4、2、1(即发射极面积之比为8:4:2:1)。

小容量变压器在使用中,应注意其额定值、绕组极性及干扰问题。

变压器的额定值,在使用变压器之前应先了解其铭牌参数,以便根据其额定值正确使用变压器。

额定电压ylN/I2N,原边额定电压σ1N是指加到原绕组上的电源线电压,它受变压器绝缘强度和温升所限制。副边额定电压叱N是指原边加上额定电压后,副边空载时的线电压。以Ⅴ或kV表示。

变压器在使用时,受磁路和绕组所限,原边电压不允许超过额定值。

额定电流r1N/r2N,在原边加额定电压、副边加额定负载条件下,变压器长时间正常运行时,原、副边绕组通过的线电流称为额定电流以A表示。

变压器在额定电流下运行,绝缘材料不易老化,其使用寿命很长c如果工作电流长期超过额定电流值,变压器的温升就会超过允许范围,使绝缘材料老化,大大缩短其使用寿命。
