KSD5011 触发信号控制电路

发布时间:2019/10/22 17:35:42 访问次数:900

KSD5011用逻辑门组成的单稳态触发器虽然电路结构简单,但它存在触发方式单一、输出脉宽稳定性差、调节范围小等缺点。为提高单稳态触发器的性能指标,在TTL和CMOs产品中,都生产了单片的集成单稳态触发器,例如74122和74121、74Ⅱc123、MC14o98、Mc14528等。根据电路工作特性不同,集成单稳态触发器分为可重复触发和不可重复触发两种,其工作波形分别如图8,1.4(a)、(b)所示。

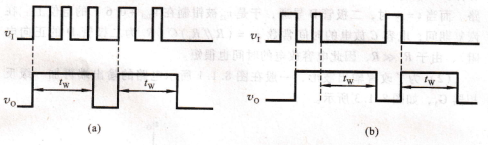

两种集成单稳态触发器的工作波形,(a)前沿触发的不可重复触发单稳 (b)后沿触发的可重复触发单稳不可重复触发单稳态触发器,在进人暂稳态期间,如果有触发脉冲加人,电路的输出脉宽不受其影响,仍由电路中的R、C参数值确定。而可重复触发单稳电路在暂稳态期间,电路会接受输人信号的触发,暂稳态将以最后一个脉冲触发沿为起点,再延长w时间后,才返回到稳态。它的输出脉宽可根据触发脉冲的输入情况的不同而改变。

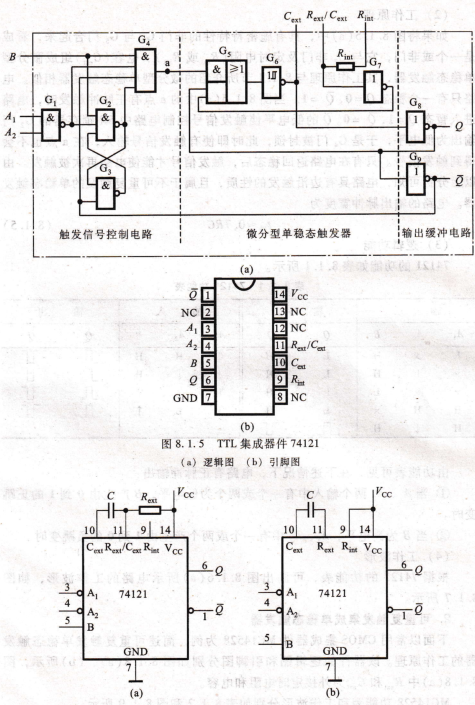

不可重复触发的集成单稳态触发器,TTL集成器件74121是一种不可重复触发的集成单稳态触发器,其逻辑图和引脚图分别如图8,1.5(a)、(b)所示。内部电路由触发信号控制电路、微分型单稳态触发器和输出缓冲电路组成。

电路连接,单稳态触发器74121在使用时,要在芯片的10、11引脚之间接定时电容,若采用电解电容时,电容C的正极端接10脚。根据输出脉宽的要求,定时电阻R可采用外接电阻Rext或芯片内部电阻Rint(2 kΩ)。如果要求输出脉宽较宽,通常R的取值在2~30 kΩ之间,C的数值则在10 pF~10 uF之间。采用外部电阻和内部电阻组成单稳态触发器,电路连接如图8.1.6所示。




KSD5011用逻辑门组成的单稳态触发器虽然电路结构简单,但它存在触发方式单一、输出脉宽稳定性差、调节范围小等缺点。为提高单稳态触发器的性能指标,在TTL和CMOs产品中,都生产了单片的集成单稳态触发器,例如74122和74121、74Ⅱc123、MC14o98、Mc14528等。根据电路工作特性不同,集成单稳态触发器分为可重复触发和不可重复触发两种,其工作波形分别如图8,1.4(a)、(b)所示。



两种集成单稳态触发器的工作波形,(a)前沿触发的不可重复触发单稳 (b)后沿触发的可重复触发单稳不可重复触发单稳态触发器,在进人暂稳态期间,如果有触发脉冲加人,电路的输出脉宽不受其影响,仍由电路中的R、C参数值确定。而可重复触发单稳电路在暂稳态期间,电路会接受输人信号的触发,暂稳态将以最后一个脉冲触发沿为起点,再延长w时间后,才返回到稳态。它的输出脉宽可根据触发脉冲的输入情况的不同而改变。

不可重复触发的集成单稳态触发器,TTL集成器件74121是一种不可重复触发的集成单稳态触发器,其逻辑图和引脚图分别如图8,1.5(a)、(b)所示。内部电路由触发信号控制电路、微分型单稳态触发器和输出缓冲电路组成。

电路连接,单稳态触发器74121在使用时,要在芯片的10、11引脚之间接定时电容,若采用电解电容时,电容C的正极端接10脚。根据输出脉宽的要求,定时电阻R可采用外接电阻Rext或芯片内部电阻Rint(2 kΩ)。如果要求输出脉宽较宽,通常R的取值在2~30 kΩ之间,C的数值则在10 pF~10 uF之间。采用外部电阻和内部电阻组成单稳态触发器,电路连接如图8.1.6所示。
