K9F4G08UOA-PIBO输人触发脉冲,在u1的上升沿,风、Ci微分电路输出正的窄脉冲,当va上升到G1的门阙值电压vth时,在电路中产生如下正反馈过程:

这一正反馈过程使G1瞬间导通,u01迅速地从高电平跳变为低电平,由于电容C两端的电压不可能突变,v⒓也同时跳变为低电平,G2截止,输出v。跳变为高电平。即使触发信号vi撤除(u1为低电平),u0仍维持高电平。由手电路的这种状态是不能长久保持的,故将此时的状态称之为暂稳态.暂稳态时u01=0,u0=vdd。电容器C充电,电路自动从暂稳态返回至稳态

暂稳态期间,电源%。经电阻R和Gl)1导通的工作管对电容C充电,vdd按指数规律升高,当秒n达到‰⒙时,电路又产生下述正反馈过程:

如果此时触发脉冲已消失,上述正反馈使Gl r1迅速截止,G2门迅速导通,1 cl、Vu跳变到高电平,输出返回到u≈OV的状态.此后电容通过电阻R和G2门的输人保护电路放电,最终使电容C上的电压恢复到稳定状态时的初始值,电路从暂稳态返回到稳态。

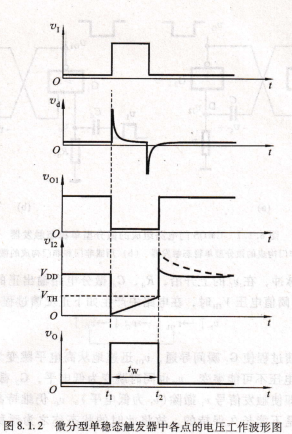

在上述工作过程中单稳态触发器各点电压工作波形如图8.1.2所示。

主要参数的计算,输出脉冲宽度tw

由图8.1.2可见,触发信号作用后,aC充电过程决定了暂稳态持续时间。输出脉冲宽度就是。″从OV上升到%u所需时间。根据RC电路过渡过程的分析

tw=RC1n. %(∞)一vr(0)

恢复时间tre,暂稳态结束后,要使电路完全恢复到触发前的起始状态,还需要经一段恢复时间,使电容器C上的电荷释放完(%=0)。恢复时间一般为(3~5)t,t=

RC。

极体代替极化电源的电容传声器。驻极体传声器有两种类型。一种是振膜式,主要用驻极体高分子薄膜材料作振膜,此振膜担负着声波接收和极化电压双重任务;另一种是背极式,用驻极材料作后极板,它仅起着极化电压的作用。由于该种传声器不需要极化电压,简化了结构。由于其电声特性良好,所以在录声、扩声、户外噪声测量中,已逐渐取代外加极化电压的传声器。驻极体传声器的工作原理与电容传声器相同。驻极体传声器的外形.

驻极体传声器的外形,无线传声器无线传声器实际上是一种小型的扩声系统,

是由一台微型发射机组成。发射机组成部分有微型驻极体电容式传声器、发送电路、天线和电池仓等。无线传声器都采用调频调制方式将调制后的信号经无线传声器的短天线发射出去,其发射频率的范围在100~120MHz(国家规定)之间,每个频道间隔2MHz,主要是为了避免互相干扰。无线传声器体积小,使用方

便,音质良好,话筒与扩音机间无连线,移动自如,且发射功率小9广泛应用在教室、舞台、电视摄制等。无线传声器的外形.

近讲传声器近讲传声器是一种近距离拾音传声器,拾音距离在0.5~5cm之间,主要用于演唱歌曲,与会议用传声器不同,不会因传声器距离演唱者的嘴唇太近而引起低频提升效应,发出“噗噗”声。
