DS9636AMJ/883Q在数字电路中,常常需要各种脉冲波形,例如时序电路中的时钟脉冲、控制过程中的定时信号等。这些脉冲波形的获取,通常有两种方法:一种是将已有的非脉冲波形通过波形变换电路获得;另一种则是采用脉冲信号产生电路直接得到。

本章主要介绍由单稳态触发器、施密特触发器组成的脉冲波形变换电路和多谐振荡器及定时器组成的波形产生电路。下面将在介绍上述电路原理的基础上,重点讨论它们的工作特点及其应用。

在触发脉冲作用下,电路由稳态翻转到暂稳态。暂稳态是一种不能长久保持的状态。

由于电路中RC延时环节的作用,电路的暂稳态在维持一段时间后,会暂稳态的持续时间决定于电路中的RC参数值。的这些特性被广泛地应用于脉冲的整形\延时和定时等。

用CMOS门电路组成的微分型单稳态触发器

电路组成及工作原理,单稳态触发器可由逻辑门和RC电路组成。根据RC电路连接方式不同,单稳态触发器有微分型单稳和积分型单稳两种电路形式,这里只讨论微分型单稳电路。

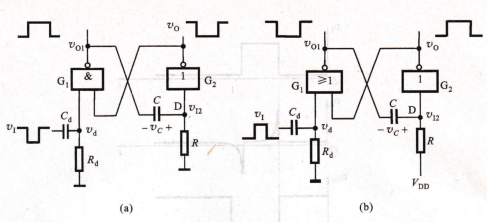

用CMOs门组成的微分型单稳态触发器如图8.1.1(a)、(b)所示。图中RC电路均按微分电路的方式连接在Gi门的输出端和G2门的输人端,由于所用逻辑门不同,电路的触发信号和输出脉冲也不一样。

为了便于讨论,在本章中将CMOs门电路的电压传输特性理想化,且设定CMOs反相器的阈值电压vth≈vdd/2。

下面以图8.1.1(b)所示电路为例,说明单稳态触发器的工作原理。设电路中CMOs门的voL≈OV。voh≈vDD。

没有触发信号时,电路处于一种稳定状态,vI为低电平,由于G2门的输人端经电阻R接vdd,u0≈0;这样,Gl门两输人端均为0,v。1≈%D,电容器C两端的电压接近0V,电路处于一种稳定状态。只要没有正脉冲触发,电路就一直保持这一稳态不变。

外加触发信号,电路由稳态翻转到暂稳态.
