可编程布线资源,FPGA中有多种布线资源,包括局部布线资源、通用布线资源、I/0布线资源、专用布线资源和全局布线资源等,它们分别承担了不同的连线任务。

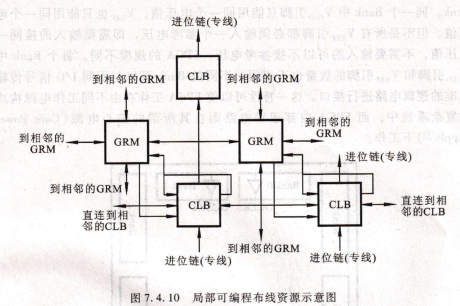

局部布线资源,局部布线资源是指进出CLB信号的连线资源,。其中GRM②为通用布线矩阵。局部布线资源主要包括三部分连接:CLB到GRM之间的连接;CLB的输出到自身输人的高速反馈连接;CLB到水平相邻CLB间的直通快速连接,避免了通过GRM产生的延时。

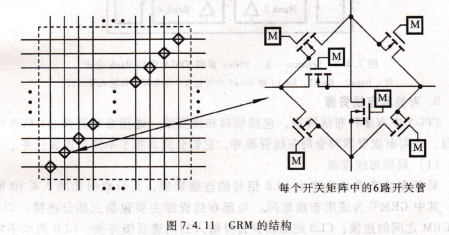

通用布线区,通用布线区由GRM及其连线构成。GRM是行线资源与列线资源互联的开关矩阵,其结构。通用布线区是FPGA中主要的内连资源。

xilinx公司的FPGA芯片以VcciNT标注。

系General Rouung Matnx的缩写。

GRM的规模与FPGA的规模大小有关．

I/0布线资源，在CLB阵列与10B接口的外围,有附加的布线资源,称为万能环(Ⅴer~saRing)。通过对这些布线资源的编程,可以方便地实现引脚的交换和锁定。使引脚位置的变动与内部逻辑无关。

专用布线资源，除了以上布线资源,FPGA中还包含具有特殊用途的横向片内三态总线和纵向进位链(如图7,4.10)的专用布线资源。

检测开关的方法 将指针式万用表置于R×1挡,用指针式万用表的红黑表笔分别接触开关的两个引出端。当将开关闭合时,指针式万用表表针应在“0”的位置,测得的阻值应为零。当开关断开时,指针式万用表表针应在“∞”的位置,测得的阻值应为无穷大。之后将万用表置于R×10k挡,指针式万用表的红黑表笔分别接开关的两个引出端,此时测量开关两个引出端之间的绝缘情况。在检测过程中,指针式万用表的指针都应在“∞”的位置。

检测继电器线圈 将指针式万用表置于R×100或R×1k挡,用指针式万用表的红黑表笔(不分正、负极)接触继电器线圈的两个引脚,指针式万用表指针位置所读取的读数与继电器的线圈阻值基本相符,继电器的线圈阻值大小可以查阅继电器的数据手册。如果发现所测继电器阻值与继电器的数据手册对比,明显偏小,说明继电器线圈内有局部短路;如发现所测继电器阻值为零,说明继电器线圈内部全部短路;如发现所测继电器阻值为无穷大,说明继电器线圈已存在开路或断路现象。测试过程如图11-11所示。

检测继电器触点 指针式万用表置于R×100或R×1k挡,检测继电器触点的通断情况。不工作时(没有接通工作电压),常干触点是不通的,常闭触点是接通的。
