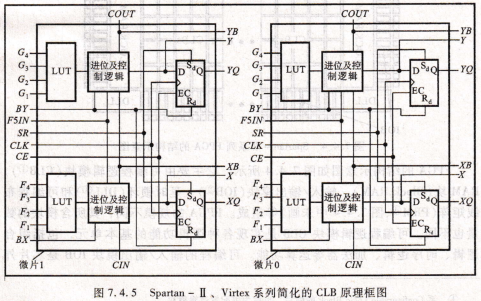

为了进一步了解CLB实现各种逻辑功能的原理,绘出了更详细的单个微片原理图。图中数据选择器除了CY、F5、F6外均为可编程MUX。微片有15个输人端和8个输出端。15个输人包括两组4变量逻辑函数输人端F1~F4和G1~C4,3个触发器控制及时钟信号输人端sR、CLK和Cε,1个级联输人端F5JⅣ,2个旁路输入端BX、By和1个进位链输入端CrⅣ。8个输出包括2个组合逻辑输出端X和y,2个寄存器输出端XO和yQ,2个算术运算进位端BX和By,1个级联输出端F5和1个进位链输出端Cour。微片中上下两个LC结构基本相同,现以下面的LC为主介绍电路功能。

注:图中未画出作为同步SRAM和移位寄存器使用时的读写控制电路,实现4变量任意逻辑函数,来自CLB以外布线区的4个输人变量送入F1~F4,在F-LUT的0端得

到4变量逻辑函数。该结果可经XMUX直接从X端输出,也可经DXMUX和D触发器由Xo端输出。

实现5变量任意逻辑函数,当继电器接通额定电压时,可以听到继电器吸合声,此时继电器常开触点接通、常闭触点不通。继电器转换触点应随之转换.否则说明继电器损坏。

对于有多组触点的继电器,如果继电器线圈工作正常,动触点正常,只是其中部分常开触点损坏,则设计者可以将继电器中余下的正常触点,在一些控制量不多的场合仍可以正常使用。

晚上学应用 开关、按插件、电器在电子电路中的应用.

开关应用电路,双联开关控制一盏灯 火线“L”接入双联开关“K1”的输人触点“2”,双联开关“K1”两挡分别单独接通输出的触点,“K1-1”或“K1-2”。双联开关“K1”的输出触点“K1-1”或“K1-2”分别与双联开关“K2”的输入触点“K2-1”或“K2-2”相接通,之后通过双联开关“K2”的输人触点“K2-1”或“K2-2”分别与双联开关“K2”的输出触点“2”接触输出,将双联开关“K2”的输出触点“2”连接灯泡后接人零线。线路的效果是两个双联开关都能控制灯泡的开关,囚两个双联开关是由双通道连接,

检测直流继电器时,给直流继电器线圈接上标称工作电压,再用指针式万用表R×1挡或数字万用表“二极管”挡检测触点的通断情况。 直流继电器线圈未加工作电压时,直流继电器常闭触点应导通,阻值为“0”。 当直流继电器加上工作电压时,应听到直流继电器“咔咔”的吸合声,此时直流继电器常开触点应导通,用指针式万用表R×1挡或数字万用表“二极管”挡测量时,阻值为“0”。

如果发现直流继电器工作不正常,应检查直流继电器触点是否氧化及触点接触是否良好。
