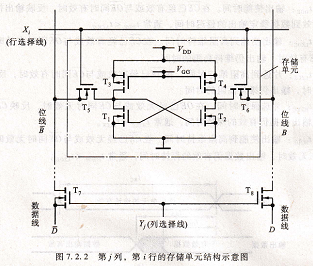

PQG3FRA010T5~T:都导通,锁存器的输出才与数据线接通,该单元才能通过数据线传送数据。因此,存储单元能够进行读/写操作的条件是,与它相连的行、列选择线均须呈高电平。

由此可见,SRAM中数据由锁存器记忆,只要不断电,数据就能永久保存。

读写操作及定时图,SRAM工作时有读和写两种操作,它们是分时进行的,下所示的工作模式分别加以介绍。

读操作时,有效地址要加到地址输入端,片选信号CE为低电平,写使能信号WE为高电平,输出使能信号0E为低电平,SRAM中的数据被送到数据线上。由于实际的逻辑电路都存在延时,所以从给定输人信号到数据输出需要一定的时间。SRAM典型的读操作定时图如图7.2.3所示。其中,图7.2.3(a)为当CF=0E=0,WE=1时的读操作,此时数据的输出只与地址有关。图7.2.3(b)为当W刀=1,地址预先有效或与CE同时有效的读操作。图中定时参数的含义为①:

JRc:读周期。反映连续进行两次读操作所需要的最小时间间隔。

不同厂商定义的参数有所不同,但基本类似。此处参照了Cypress公司的参数定义。极管,底视图位置放置,使三个引脚构成等腰=角形的顶点上.从左向右依次为E、B、C;有管键的三极管,从管键处按顺时针方向依次为E、B、C,二极管管脚识别图如图5-7所示。

国际流行的9011~9018系列高频小功率管,除9012和9015为PNP型管外,其余均为NPN型管。现在常用的9011~9018、1815系列三极管管脚排列如图5-8所示。平面对着自己,引脚朝下,从左至右依次是E、B、C。

三极管管极的判别 常用中小功率=极管有金属圆壳封装和塑料封装(半柱型)。国产中小功率塑封三极管使其平面朝向外.半圆形朝内,三个引脚朝上放置.则从左到右依次为E、B、C,其管脚识别图如图5-9所示。

三极管的安装示意图如图5-10所示。

用指针式万用表电阻挡判别 三极管内部有两个PN结,可用指针式万用表电阻挡分辨e、b、c三个极。在型号标注模糊的情况下.也可用此方法判别管型。

基极的判别 判别=管极极性时,可以确认三极管基极。对于NPN管.用指针式万用表黑表笔接假定的基极,用红表笔分别接触三极管另外两个极(引脚).若测得两个引脚之间的电阻都小,约为几百欧至几千欧之间;测试之后,将指针式万用表黑、红两表笔对调,此时测得两个引脚之间电阻均较大.
