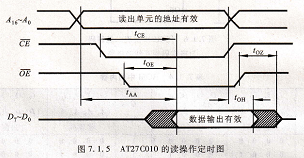

CTN-3312为了保证存储器准确无误地工作,加到存储器的地址和控制信号必须遵守若干时限条件,AT27C010的读时序如图7.1.5所示。

读出过程操作如下:

欲读取单元的地址加到存储器的地址输入端。

加入有效的片选信号CE。

使输出使能信号OE有效,经过一定延时后,有效数据出现在数据线上。

让片选信号CE或输出使能信号0E无效,经过一定延时后,数据线呈高阻态,本次读出结束。

由于译码器及输出缓冲器电路存在延时,从地址信号加到存储器上,到CE=0E=0,必须等待一段时间莎AA(地址存取时间),数据才能稳定地传输到数据输出端。如果在地址输人端已经有稳定地址和输出使能信号0E有效的条件下加人片选信号CE,从片选信号有效到数据稳定输出,这段时间间隔记为气E(片选存取时间)。同样,在地址输人端已经有稳定地址和片选信号CF有效的条件下,使输出使能信号0E有效,从0E有效到数据稳定输出延迟时间为莎。E(输出使能时间)。显然在进行读操作时,只有在地址、CE和0E均有效,且延迟时间均满足莎AA、莎cE和J。E以后,被读单元的内容才能稳定地出现在数据输出端。而当地址失效后,数据输出端上的数据保持J。H后才失效。CE或@E失效后,经延迟莎。z(输出失效时间)后数据端呈高阻态。

AT27C010延迟时间的一组典型值为:rAAmax=45ns,JcEmax=45ns,J。Emax

=20ns, r。zmax=20ns, 莎。Hmin=7ns。

由于EPROM的数据写入均由专用或通用编程器完成,一般无需用户直接对其引脚进行操作,所以此处不再介绍数据写人时序,读者可参阅Atmel公司的产品数据手册。

英寸(in)来表示,范围一般为0.25~20in。

长×宽×高:长是指数码管正放时,水平方向的长度;宽是指数码管正放时,垂直方向上的长度;高是指数码管的厚度。

时钟点:四位数码管中,第二位8与第三位8字中间的两个点。一般用于显示时钟中的秒。

电流:静态时,推荐使用10~15mA;动态时,1/16动态扫描时,平均电流为4~5mA,峰值电流为50~60mA。

电压:查引脚排布图,看一下每段的芯片数量。红色数码管时,使用1,9V×每段的芯片串联的数量。绿色数码管时。使用2.1V×每段的芯片串联的数量。

LED的检测，小功率LED的两根引线不一样长时,其中较长的一根为正极。

如果小功率LED的两根引线一样长,则通常在管壳上有一凸起的小舌,靠近小舌的引线为正极。

将数字万用表置于二极管挡.此时数字万用表红黑表笔之间的开路电压为2.8V。可以测量LED是否点亮,从而判别各LED引脚正负极以及LED是否损坏。
