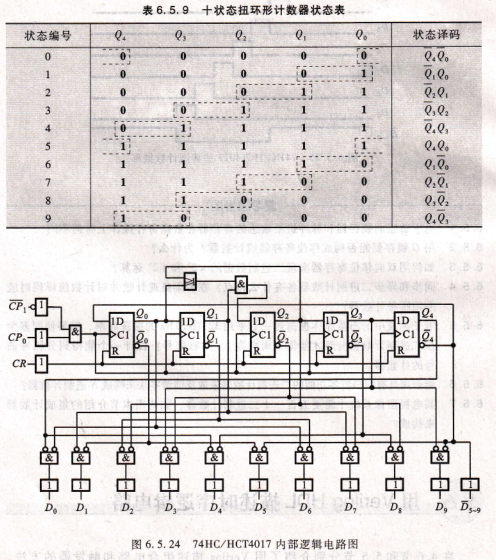

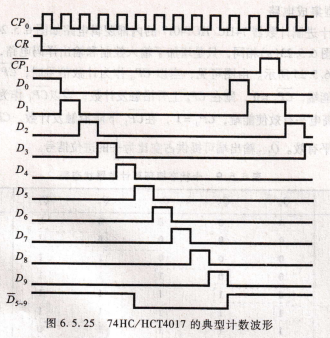

DAC121S101CIMM典型集成电路，的内部逻辑电路如图6,5,24所示 ,它的扭环形计数原理与图 6.5,23(a)相同 ,只是增加了输人控制和输出译码电路 ,其典型的计数波形如图6,5,25所示。由图可见 ,当以CPO作为计数信号时,CP1可作为低电平有效的使能端,CP1=0,则在CPO上升沿触发计数 ;当以CP1作为计数信号时CP．可作为高电平有效使能端 ,CP=1,在 CP1下降沿触发计数。 CR为计数器清零端 ,高电平有效。 05~9输出端可提占空比为÷的进位信号。

电平敏感的锁存器和脉冲边沿敏感的寄存器在数据寄存操作上有何不同?

用D锁存器能否构成移位寄存器或计数器?为什么?

如何用双向移位寄存器实现二进制数据的×2n和／2运算?

同步和异步二进制计数器各有什么特点？在需要高速计数并对计数值译码时应采用哪种计数器？

电子钟表中的石英晶体振荡器一般采用32.768Khz的振荡频率，需要使用多少位二进制计数器分频才能得到周期为1S的秒信号？设计一个能得到分脉冲信号的计数器．

能否用具有同步清零功能的二进制计数器采购反馈清零法来构成Ｎ进制计数器？

某电视图像系统中需要五百一十二进制计数器，如何用本节介绍的集成计数器来构成？
