寄存器是数字系统中用来存储二进制数据的逻辑部件。1个触发器可存储1位二进制数据,存储乃位二进制数据的寄存器需要用几个触发器组成。

由8个触发器构成的8位CMOS寄存器74HC/HCT374的逻辑图,如图6.5.1所示。与许多中规模集成电路一样,电路在所有的输人端、输出端都插入了缓冲电路,这是现代集成电路的特点之一。它一方面使芯片内部逻辑电路与外部电路得到有效隔离,使内部逻辑部分的工作更加稳定可靠;另一方面,由于其输人、输出特性可以简单地按该系列标准单门来考虑,从而提高了电路的兼容性,简化了设计工作。

集成寄存器74HC/HCT374示的电路中,D7~DO是8位数据输人端,用下,D7~D。端的数据同时存人相应的触发器。输出数据可通过控制0E=0,从三态门输出端Q7~Q0并行引出。表6.5.1所示是74HC/HCT374的功能表。工作模式存人和读出数据相应内部触发器的状态存入数据,禁止输出6时序逻辑宅路阻高输入内部触发器.

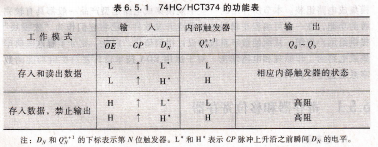

表6.5.1 74HC/HCT374的功能表

注:DJv和然+1的下标表示第Ⅳ位触发器。L中和H水表示CP脉冲上升沿之前瞬问DⅣ的电平。

从存储数据的角度看,5.2.2节所介绍的74HC/HCT373八D锁存器与本节所介绍的74HC/HCT374 8位寄存器具有类似的逻辑功能。两者的区别在于,前者是电平敏感电路,而后者是脉冲边沿敏感电路。它们有不同的应用场合,主要取决于控制信号与输入数据信号之间的时序关系,以及控制存储数据的方式。如果输入数据的刷新可能出现在控制(使能)信号开始有效之后,则只能使用锁存器,它不能保证输出同时更新状态;如果能确保输人数据的刷新在控制 (时钟 )信号敏感边沿出现之前稳定 ,或要求输出同时更新状态 ,则可选择寄存器 。一般来说 ,寄存器比锁存器具有更好 的同步性能和抗干扰性能 。
