LTC4125EUFD#TRPB事实上,生产厂家罕有专门的SR触发器芯片提供,实际应用时可以由JK触发器直接代用:比较图5.4.3和图5,4.7,令J=s,Κ=R,便可用jΚ触发器实现SR触发器的全部有效功能。

sR触发器的状态图,如前所述，D触发器和JK触发器具有较完善的功能，有很多独立的中、小规模集成电路产品．而T触发器和SR触发器则主要出现于集成电路的内部结构,用户如有单独需要 ,可以很容易用前两种类型的触发器转换而成。由于图5.3.2所示主从结构的D触发器所需要的门电路和连接最少，在芯片上占用的面积最小,转换为其他功能的触发器也较容易,因而在大规模CMOs集成电路,特别是可编程逻辑器件中得到普遍应用。这里,将仅仅讨论D触发器的功能转换,其他触发器功能间的相互转换,读者可以采用类似的方法举一反三。

D触发器构成JK触发器，比较D触发器和JK触发器的特性方程,即式(5.4.1)和式(5.4.2),可以令

D=J0+KQ                (5・4.6)

按上式,可得如图5.4.8所示电路,电路特性符合JK触发器的特性方程,从而能实现JK触发器的所有功能。74HC/HCT112内部即是用两个D触发器按类似方式构成双JK触发器的。

D触发器构成了触发器，用构成JK触发器相同的方法,令

D=tQ+tQ=r⊙Q =rc) 0            (5.4・7)

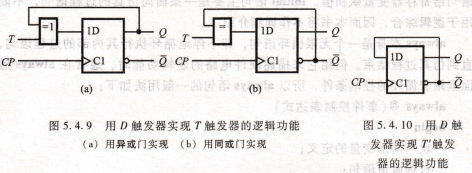

只需在D输人端前增加一个异或门或者同或门即可实现,于是得到如图5,4.9

(a)、(b)所示的两种r触发器逻辑电路。

用D触发器实现r触发器的逻辑功能

(a)用异或门实现 (b)用同或门实现

图5,4.10用D触发器实现r′触发器的逻辑功能

D触发器构成T′触发器

比较式(5.4.1)和式(5.4.4)可得D=Q,于是,画出用D触发器构成的r′触发器,如图5.4.10所示。
