LTC4125EUFD#PBF在某应用中，需要对上述计数功能进行控制 ,当控制信号t=1，每来一个CP(或CP)脉冲，它的状态翻转一次;而当r=o时,则不对CP(或CP)信号做出响应而保持状态不变，具备这种逻辑功能的触发器称为t触发器．

特性表，Ｔ触发器的特性表如表5.4.3所示。

特性方程,由表5.4.3可以写出r触发器的逻辑表达式

0n+1=TOn+rOi)                  (5・4・3)

状态图,Ｔ触发器的状态图如图5.4.5所示。

由此可知,Ｔ触发器的功能是:r=1时为计数状态,on+l=0Ｎ;r=o时,为保持比状态,on+1=QN。

比较式(5.4.3）和式(5.4.2),如果令J=Κ=r,则两式等效。事实上只要将JK触发器发的J、Κ为r输人端,就可实现r触发器的功能,因此,触发器产品中没有专门的T触发器,如果有需要,可用其他功能的触发器转换。

T′触发器,当r触发器的r输人端固定接高电平时(即r≡1),代入式(5.4.3)则

    QN+1=0″              (5.4.4)

    r=1

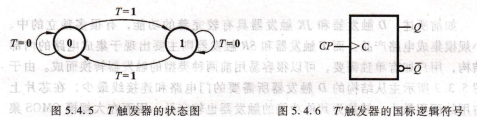

图5.4.5 r触发器的状态图      图5~4.6 r′触发器的国标逻辑符号

也就是说,时钟脉冲每作用一次,触发器翻转一次。这种特定的r触发器常在集成电路内部逻辑图中出现,有时称为r′触发器。它的输人只有时钟信号,上升沿触发的r′触发器逻辑符号如图5.4,6所示。

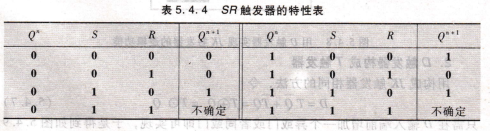

SR触发器,仅有置位、复位功能的触发器称为SR触发器,它的特性表如表5.4.4所示。从表中可以看出,s=R=1时,触发器的次态是不能确定的,如果出现这种情况,触发器将失去控制。因此,SR触发器的使用必须遵循sR=0的约束条件。从特性表可导出表达次态与现态、输入信号关系的表达式,进而借助约束条件化简,于是得到特性方程ＱＮ+l=s+ＲＱＮ

ＳＲ=０Ｘ(约束条件)

也可以从特性表导出状态图，如图5.4.7所示．
