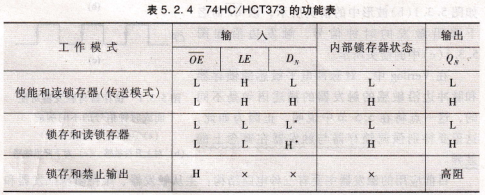

TC74HCT7007AF-TP1根据LE和0E的不同电平 ,74HC/HCT373可分为三种工作模式 :使能和读锁存器 (传送模式 );锁存和读锁存器 ;锁存和禁止输出。表5.2.4所示为其功能表。

注 :Dn和QN的下标表示第N位锁存器。 L*和H*表示门控电平LE由高变低之前瞬间DN的电平．

两个或非门构成的基本sR锁存器和逻辑门控sR锁存器在电路结构、数据锁存动作上有什么区别?为什么它们在工作中均须遵循sＲ=0的约束条件?

逻辑门控和传输门控D锁存器在工作原理上有何不同?

锁存器的使能输人信号E对输人数据D在定时上有什么要求?输出O的变化与信号E有什么样的定时特性?

如前所述,D锁存器在使能信号E为逻辑1期间更新状态,在图5.3.1(a)所示的波形图中以加粗部分表示这个敏感时段。在这期间,它的输出会随输人信号变化,从而使很多时序逻辑功能不能实现,例如6.5节中将要讨论的移位寄存器和计数器。实现这些功能要求存储电路对时钟信号的某一边沿敏感,而在其他时刻保持状态不变,不受输人信号变化的影响。这种在时钟脉冲边沿作用下的状态刷新称为触发,具有这种特性的存储单元电路称为触发器。不同电路E结构的触发器对时钟脉冲的敏感边沿可能不同,分为上升沿触发和下降沿触发。本书以

CP①命名上升沿触发的时钟信号,触发边沿ˇ^如图5.3.1(b)波形中的箭头所示;以CP命名下降沿触发的时钟信号,触发边沿如图5.3.1(c)中的箭头所示。
