LF155H-MIL运用基本SR锁存器消除机械开关触点抖动引起的脉冲输出。

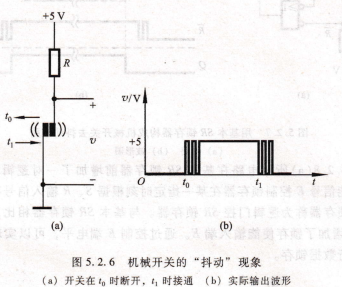

解:机械开关(例如按键、拨动开关、继电器等)常常用作数字系统的逻辑电平输入装置,在机械开关接通或断开瞬间,触点由于机械的弹性振颤,会出现如图5,2.6所示的“抖动”现象,即电路在短时间内多次接通和断开,使U0的逻辑电平多次在0和1之间跳变,导致错误的逻辑输入。机械开关触点振颤的延续时间因开关结构、几何形状和尺寸以及材料的不同而不同,从数毫秒到上百毫秒不等。在设计数字系统时,通常需要采用硬件方法(如本例)或软件方法来克服其不良影响。

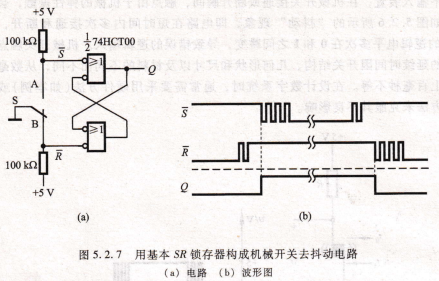

图5,2.7(a)所示是解决机械开关抖动现象的一种硬件方案,它利用基本SR锁存器的记忆作用消除开关触点振动所产生的影响,称为去抖动电路。设单刀双掷开关S原来与B点接通,这时锁存器的状态为0。图5.2.7(b)中虚线上部是开关s由B拨向A,然后又拨回B过程中,s和R端的波形。在开关s由B拨向A的过渡阶段,触点脱离B瞬间的抖动,并不影响0的0态。在触点悬空的瞬间,E和灵均为1,Q仍维持为0。当触点第一次触碰A点时,便使s=0,此时开关已彻底脱离了B触点,使R=1,根据表5.2,2,o端状态立即翻转为1。此后,即使触点抖动使s再次出现高、低电平的跳变也不会改变o端的状态。由于电路是对称的,开关由A拨向B与由B拨向A的情况类似。于是得到o端波形,如图5.2.7(b)虚线下面所示。可以看到,在开关每次变化时,锁存器只有一次翻转,不存在抖动波形。图5,2.7(a)所示去抖动电路特别适用于需要对机械开关状态进行计数的场合,它可以消除开关触点抖动造成的误计数。
