SM2100A-E下面通过两个简单电路的工作情况 ,说明产生竞争冒险的原因。图4.3.1(a)所 示的与门在稳态情况下 ,当A=0,B=1或者A=1,B=0时 ,输出L始终为0。 如果信号A、 B的变化同时发生 ,则能满是要求 。若由于前级门电路的延迟差异或其他原因 ,致使召从1变为0的时刻 ,滞后于A从0变为1的变化 ,因此 ,在很短的时间间隔内,与门的两个输人端均为1,其输出端出现一个高电平窄脉冲(干扰脉冲),如图4.3,1(b)所示 ,图中考虑了与门的延迟 。

同理 ,图4.3.2(a)所示的或门在稳态情况下 ,当A=0,B=1或者A=1,B=0时 ,输出L始终为1。 而当A从0变为1时刻 ,滞后于B从1到0的变化 ,则在很短的时间间隔内,或门的两个输人端均为 0,使输出出现一个低电平窄脉冲 ,如图4,3.2(b)所 示 。

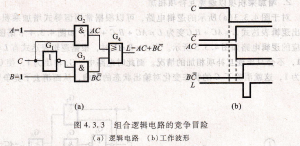

下面进一步分析组合逻辑电路产生的竞争冒险。图4.3.3(a)所示的逻辑电路的输出逻辑表达式为L=AC+BC。由此式可知,当A和B都为1时,表达式简化成两个互补信号相加,即L=C+C,因此,该电路存在竞争冒险。由图4.3.3(b)所示的波形图可以看出,在C由1变0时,C由0变1有一延迟时间,G2和G3的输出AC和BC分别相对于C和C均有延迟,AC和BC经过G4的延迟而使输出出现一负跳变的窄脉冲。
