GT80A20三态(TSL①)输出门电路

利用OD门虽然可以实现线与的功能,但外接电阻Rp的选择要受到一定的限制而不能取得太小,因此影响了工作速度。同时它省去了有源负载,使得带负载能力下降。为保持推拉式输出级的优点,又能作线与连接,人们又开发了一种三态输出门电路,它的输出除了具有一般门的两种状态,即输出高、低电平外,还具有高输出阻抗的第三状态,称为高阻态,又称为禁止态。

图3,1.24(a)所示为高电平使能的三态输出缓冲电路,其中A是输人端,乙为输出端,EⅣ②是控制信号输入端,也称为使能端,图3.1,24(b)是它的代表符号。

当使能端且Ⅴ=1时,如果△=0,则B=1,C=1,使得Tx导通,同时TP截止,输出瑞乙=0;如果△=1,则B=0,C=0,使得TN截止,TP导通,输出端乙=1。

当使能端EⅣ二0时,不论A的取值为何,都使得B=1,C=0,则T、和TP均截止、电路的输出端出现开路,既不是低电平,又不是高电平,这就是第三种高阻工作状态。

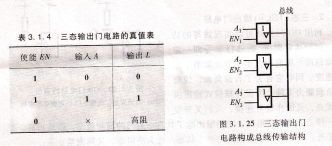

由以上分析可知,当εⅣ为有效的高电平时,电路处于正常逻辑工作状态,L=A。而当FliV为低电平时,电路处于高阻状态。三态输出闸电路的真值表如表3.1.4所示,其中×表示△可以是0或1。
