SBC196NU40目前使用的两种双极型数字集成电路是TTL和ECL系列。TTL是应用最早,技术比较成熟的集成电路,曾被广泛使用。大规模集成电路的发展要求每个逻辑单元电路的结构简单,并且功耗低。TTL电路不能满足这个条件,因此逐渐被CMOs电路取代,退出其主导地位。由于TTL技术在整个数字集成电路设计领域中的历史地位和影响,很多数字系统设计技术仍采用TTL技术,特别是从小规模到中规模数字系统的集成,因此推出了新型的低功耗和高速TTL器件,这种新型的TTL使用肖特基势垒二极管(BSD①),以避免BJT工作在饱和状态,从而提高工作速度。

最早的TTL门电路是74系列。后来出现了改进型的74H系列,其工作速度提高了,但功耗却增加了。而74L系列的功耗降低了很多,但工作速度也降低了。为了解决功耗和速度之间的矛盾,推出了低功耗和高速的74S系列,它使用肖特基晶体三极管,使电路的工作速度和功耗均得到改善。之后又生产出74LS系列,其速度与74系列相当,但功耗却降低到74系列的1/5.74LS系列广泛应用于中、小规模集成电路。随着集成电路的发展,生产出进一步改进的TTL系列被广泛使用。ECL电路主要用于高速或超高速数字系统或设各中.砷化镓是继锗和硅之后发展起来的新一代半导体材料。由于砷化镓器件中1BSD系SchottkIBarricroDiodc的缩写。

载流子的迁移率非常高,因而其工作速度比硅器件快得多,并且具有功耗低和抗辐射的特点,已成为光纤通信、移动通信以及全球定位系统等应用的首选电路。

逻辑电路的一股特性,生产逻辑门电路的厂家,通常都要为用户提供各种逻辑器件的数据手册,手册中一般都要给出门电路的电压传输特性矽1-v。,输人和输出的高、低电压,噪声容限,传输延迟时间,功耗等。除传输特性外,其他各项技术参数分别介绍如下:

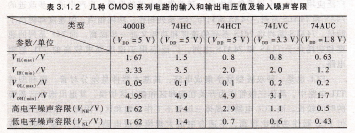

输入和输出的高、低电平,前已讨论,数字电路中的高、低电压常用高、低电平来描述,并规定在正逻辑体制中,用逻辑1和0分别表示高、低电平。当逻辑电路的输人信号在一定范围内变化时,输出电压并不会改变,因此逻辑1或0对应一定的电压范围。对于典型工作电压为5V的74HC系列CMOs逻辑电路,输人电压在3.5~5,0V范围对应高电平逻辑1,0~1.5V范围对应低电平逻辑0。不同系列的集成电路,输人和输出为逻辑1或0所对应的电压范围也不同。生产厂家的数据手册中一般都给出4种逻辑电平参数:输人低电平的上限值yIL(m ax)、输入高电平的下限值ym(min)、输出低电平的上限值%L(max)和输出高电平的下限值y。“min)o表3.1,2所示为几种CMOs集成电路在典型工作电压时的高、低输入和输出电压值。4000B、74HC和74HCT系列工作电压为5V,低电压74LVC系列典型工作电压为3,3V,超低电压74AUC系列典型工作电压为1.8V。
