MIC5320-SMYML惯性熔断器是有正、负极性的,如图5.2-32所示。

使用时应加以注意,否则将难商到电路保护的作豫。这是因为导体邋电时产生热量,电子流动酬也传递热量,其方祝与电流方向相反。如果电路中通的是直流电,热量就会由高温处沿电流的反方向传递出去,所以必及按规定极性联接,才能使加温元件的热量传递到焊料与黄铜熔片一端。电路跳开关是一种小型按钮式自动保险电门,其外形如图5.2-33所示。

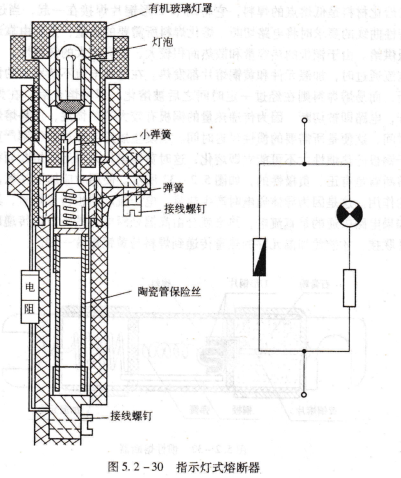

类似锡铜合金,其熔点比纯铜降低.当过载或短路时将铜片熔断。熔片周围包有石棉水泥、它能吸收一部分热量而增大熔断片的热惯性,还具有灭弧作用c如图5.2-31所示。这种熔断器主要用于飞机电源系统的短路保护。

惯眭熔断器,对有些用电设各.要求在工作过程中允许短时间过载,如电动机启动电源电路,采用前述熔断器是不能满足要求的,因为它们的惯性比较小。

要保护有较大短时间过载的电路,则需要惯性较大的电路保护设各,使其在过载时有较长延时, 难熔熔断器而在短路时能很快熔断。

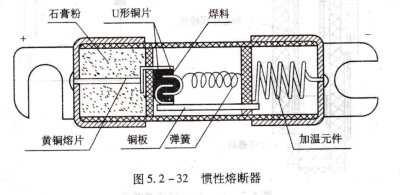

惯性熔断器曲短路保护和过载保护两部分组成,其结构如图5.2-32所示。短路保护部分是靠正端的黄铜熔片起作用的,它装在纤维管隔腔内,周围填充有灭弧用的石膏粉或磷灰石粉。黄铜片的熔断电流比额定电流大得多,它只在短路或过载电流很大时才能熔断。
