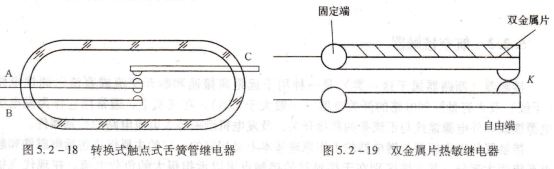

ECW-U1常闭的舌簧片则固定在玻璃管的同一端,如图5.2-18所示的A、B簧片、它们在电磁线圈或永久磁铁作用下、自由端产生相同极性的磁性,靠“同性相斥”而使触点断开。在常曰舌簧片的基础上在玻璃管的另一端增加一个常开舌簧汁C就构成了转换式触点的舌簧管.

由以上讨论可知、舌簧继电器具有以下一些特点:结构简单轻巧,舌簧管尺寸;常以其直径与长度表示,最小可做到Φ1.5×8mM;触点密封于充有惰牲气体的玻璃瞥十”可以有效地防止污染与腐蚀,增加触点工作的可靠性;触点可动部分质量小午吸合与释欢动作时阀谖快。小型舌簧管的动作时间可小于1 ms;灵敏度高,吸合功率小,易用半导体器件驱动。但是,它的接点容易出现冷焊与粘连现象;触点距离小,转换容量小,耐压能力低;簧片为悬臂梁,断开瞬间易出现颤抖现象.

热敏继电器就是温度继电器,感受温度的变化而控制电路的通断,它一般有双金属片式和热敏电阻式两种。

双金属片式热敏继电器

如图5.2-19所示。因为不同材料的热膨胀系数不同,把不同膨胀系数的两种金属焊合在一起,就构成了感受温度的双金属片,利用它将温度的变化转换为双金属片的位移。如图中双金属片上层用膨胀系数小的钢材制成,下层用膨胀系数大的铜合金制成,假定在常温下双金属片热敏继电器触点是闭合的,当感受到较高温度时,将使双金属片自由端向向上弯曲,由触点K将电路断开,当温度降低后,触点自动闭合。双金属片热敏继电器常用作加温元件的控制器或用作高温信号敏感器件。

热敏电阻式继电器,利用热敏电阻的阻值随温度变化的特点,可以构成热敏电阻式继电器.
