0461002.ER具有方向性,由于极化继电器采用了永久磁铁,借助于它在左、右气隙中产生的极化磁通与信号产生的工作磁通进行对比,就达到了反应输入信号极性的目的,这是极化继电器的一个重要特点。

灵敏度高,动作速度快

从上面分析知道,因为它是借助于两种磁通对比产生作用力的,而它的磁路系统可采用高性能坡莫合金材料和高磁能的永久磁铁,磁极面积可以较大,衔铁可以做得很轻,而且采用很小的接点压力(2~6g)和极小的工作行程(0.06~0・1mO,所以动作功率极小,动作时间可在几毫秒以内,显示出灵敏度很高的特点。

具有“记忆”功能

当衔铁的工作状态改变之后,不论控制信号是否还存在,工作状态保持不变,要使它改变工作状态,必须在下次通电时改变信号的方向。这就是说,它将前一次信号的极性“记忆”住了,这种特性在自动控制系统中具有重要意义。

极化继电器的主要缺点是接点的转换功率小,在大的冲击于扰力作用下容易产生错误动作,体积也较大。

舌簧继电器

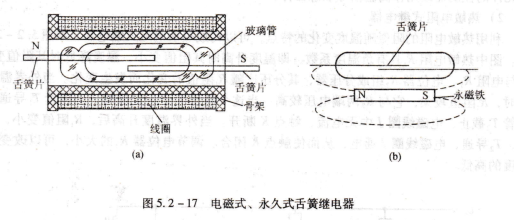

舌簧继电器的原理结构如图5.2-17所示。它主要由舌簧管、线圈或永久磁铁等部分组成。舌簧管是舌簧继电器的核心,它由一组舌簧片与玻璃管封装而成,并在玻璃管内充以氮等惰性气体。舌簧片材料的选择除满足高导磁率、高饱和磁感应强度、低矫顽力、良好的导电性和优良的弹性等要求外,还要求其膨胀系数与玻璃管相适应。舌簧接点可以做成常开、常闭与转换三种形式。常开的舌簧片是分别固定在玻璃管两端的,它们在电磁线圈或者永久磁铁磁场作用下,其自由端所产生的磁场极性正好相反,靠磁性的“异性相吸”而使触点闭合。在图5.2-17中,图(a)是电磁式舌簧管,图(b)是永久磁铁式舌簧管。
