XTR108TDD1永磁式发电机。它是旋转磁极式交流发电机,为励磁机的励磁绕组供电。

励磁机。它是旋转电枢式交流发电机,为旋转磁极式主发电机的转子提供励磁。

旋转整流器。它装在主发电机的转子上,将励磁机电枢发出的三相交流电整流成直流。

主发电机。它也是旋转磁极式交流发电机、输出115V/2⒛V、4掬Hz的三相交流电。

永磁式发电机由三组定子线圈和装在转子轴上的六块永久磁铁组成D它们产生三相80Ⅴ/400Ⅱz的交流电压。这个电压被送至电压调节器整流成直流,作为励磁机的励磁电源c励磁机电枢上产生的交流电压通过旋转整流器也变为直流s送至主发电机的转子绕组上,转子随驱动轴旋转、于是转子上产生了旋转的励磁磁场,因此在主发电机的定子上产生了 115V/200V、400Hz的三相交流电。

使用永磁式发电机作为一个独立的发电机,其优点是可以省去滑环和电刷,这样就大大提高了发电机工作的可靠性.即使主发电机的输出短路,也不影响永磁式发电机的输出。另外,它还可以连续地向保护电路供电,从而完成电路的保护功能。

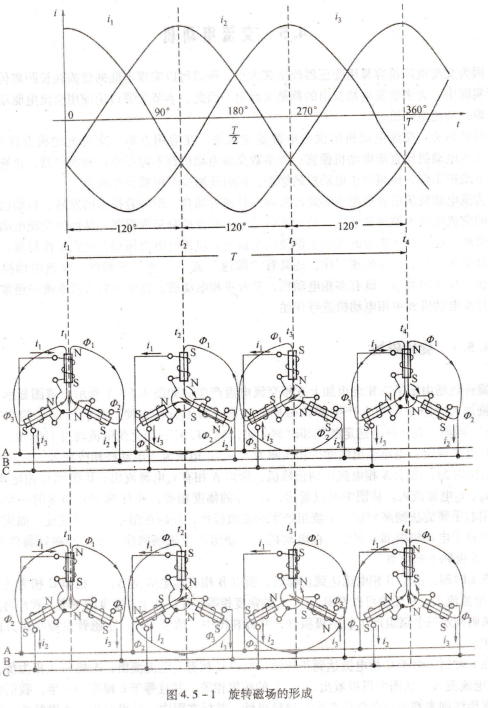

旋转磁场由定子三相绕组加上三相交流电流产生。如图4.5-1所示,该图显示了在三相电流加人时静止线圈上产生旋转磁场的过程。为了分析方便9我们选择了网个时刻的“静止”画面,在每两个选定的相邻时刻之间,A、B、C三相正弦电流转过120°角。

在这里规定:电流流出电动祝相线圈为“+”;电流流人电动机相线圈为‘‘-”。

在T1时刻,由于A相电流达到正峰值,所以A相有jA电流流出;B相和C相电流为负,则有IB、Ic电流流人。从图中可以看出,IB、Ic的幅度相等,并且等于IB幅度的一半。我们再用右手螺旋法则来判定三个绕组产生的磁极极性,并标在图中。结果发现:如果将一个小磁针放于电动机内部,那么,在电动机三个绕组产生磁场的作用下,小磁针将停在N极朝主,s极朝下的位置。

在T2时刻,由于B相电流达到正峰值,所以B相有J:电流流出;A相和C相为负9则有IA、Jc电流流人。从图中可以看出,IA(Jc的幅度相等,并且等于IC幅度的一半。我们再用右手螺旋法则判定三个绕组产生的磁极极性,并标在图中。结果发现:小磁针沿顺时针方向转过了120°。

在T3时刻,由于C相电流达到正峰值,所以C相有jc电流流出;A相和B相为负,则有

IA、IB电流流人。从图中可以看出,IA、IB的幅度相等,并且等于Ic幅度的一半。我们分别用右手螺旋法则来判定三个绕组产生的磁极极性,并标在图中。结果发现:小磁针在T2时刻所在位置的基础上沿顺时针方向再转过120°。

在T4时刻,三相交流电流已经变化了一个周期,三相电流的幅值与相位与莎1时刻相同。

在标出三个绕组产生的磁极极性后,我们发现:小磁针在J3时刻所在位置的基础上沿顺时针方向又转过120°。

从上面分析可以看出:在三相交流电变化一周之后,小磁针也正好旋转一周,而小磁针的旋转是电动机定子磁场作熘的结果。可见 ,当 三相交流电流过三个在空间位置主相差120° 的定子绕组时 ,在电动机内部将产生一个两磁极的旋转磁场 .并且这一旋转磁场以电动机申心为轴恒速地旋转。
