6071811电枢反应,当交流发电机空载时,直流磁通均匀地分布在气隙中。然而,当交流发电机加载时,电流流过电枢导体,产生磁动势,从而引起气隙中磁通量的变化,这将影响发电机的输出电压.当加人感性负载时,电枢磁动势与直流励磁磁动势的方向相反,使励磁磁场的强度减弱,因此,输出电压降低。当加人容性负载时,超前电流在电枢绕组中流动,从而加强了直流励磁磁场的强度,使发电机的输出电压提高。

对于发电机空载到满载时的输出电压变化,需要通过设置调压器的方法加以解决。有关这方面的知识将在后续教材详细讨论。

交流发电机的额定功率指的就是向负载供电的能力。对于额定负载来说,发电机可以连续地供电;对于非额定负载(实际负载大于额定负载)来说,发电机只能间断地供电。一个特定交流发电机的额定负载由发电机内部所能承受的热损耗决定。因为热损耗主要是由电流引起的,所以发电机的额定值与允许通过电流的大小紧密相关。

交流发电机能够提供的最太电流与下列因素有关:

电枢上能够承受的最大热损耗(J2R),该损耗称为铜损;

励磁铁心中能够承受的最大热损耗,这部分损耗称为铁损。

交流发电机的电枢电流随负载变化,这一现象类似于直流发电机。然而,具有滞后功率因数的负载(感性负载)对交流发电机的励磁磁场产生去磁作用,在这种情况下,交流发电机的端电压仅通过增加直流励磁电流来维持。因此,交流发电机的额定值由电枢电流和输出电压决定。在一定的频率和功率因数下,以千伏安(kV・A)来表示发电机的容量。通常滞后的功率因数一般是80%c例如,――个单相交流发电机,在输出1000V电压时,能提供100A的电流,因此该发电机的额定容量是100kV.A。在功率困数为1时,这一发电机能给100kW的负载供电;在功率因数为80%时,它能给80kW的负载供电。如果交流发电机在功率因数为20%时,要给负载提供100kV。A的功率,那么,只有增加直流励磁电流来维持输出端电压的需要。这样将引起励磁绕组的过热。

具有永久磁铁的交流发电机

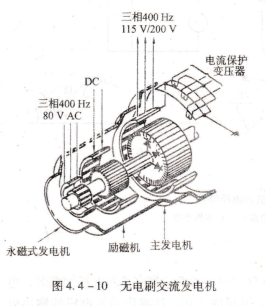

在这种交流发电机是一种无电刷式的发电机,在飞机上广泛采用。它基本上由四个部分组成,如图4.4-10所示。
