交流发电机的电压特性

发电机的输出电压随负载的变化而变化。电压变化量的大小取决于发电机的设计指标和负载的功率因数。对于感性负载来说,负载增加,端电压减小,并且其减小量大于纯电阻性负载。对于容性负载来说,负载增加,端电压增加。发电机端电压的变化取决于下列因素:

电枢电阻;

电枢电抗;

电枢反应。

电枢电阻,当电流流过发电机电枢绕组时,由于绕组上有电阻存在,所以在绕组上将产生电压降。

这一电压降的增加将引起端电压的减小。但是,由于电枢电阻很小,所以电枢电阻压降很低。

电枢电抗

交流发电机的电枢电流以正弦波的规律变化。叠加在电阻压降(FR)之上的电抗压降(Ⅸ1)引起电枢电流的连续变化。由于线圈的感抗大于线圈的电阻,所以发电机中的电枢电抗值是电阻的30~50倍。

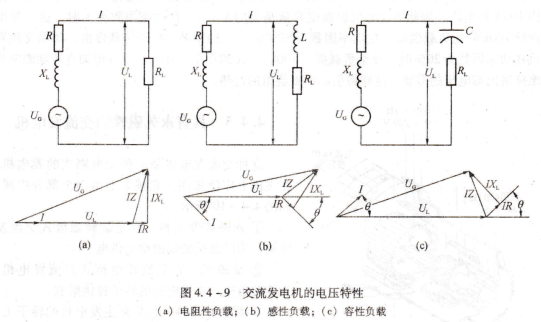

交流发电机的―相可以等效成电阻、电感串联电路,如图4.4-9所示。每相绕组上产生的电压是输出电压矢量、内部电枢电阻上产生的电压矢量、电枢电抗产生的电压矢量之和。

图4.4了9(a)是负载为纯电阻时的电压矢量图。电枢电阻压降的相位与电流f、输出电压uL的相位相同。因为电枢电抗压降的相位超前于电流90°,另外,电枢电阻压降叉比较小,所以输出电压(叽)与绕组上产生的电压(σG)基本相等。

感性负载的电压矢量图如图4.4-9(b)所示。负载电流(I)和电枢电阻压降(IR)

滞后于输出电压(UL')ε角。在这一例子中9电枢阻抗压降(蹈)几乎与输出电压(UL)和发电机一相上的旋转感应电压(UG)的相位相同。因此9龟枢阻抗压降(IZ)越小,UL就越接近于扩G。因为阻抗压降(IZ)远大于电枢电阻压降,所以,发电机输出电压(UL)下降的比较多。

容性负载的电压矢量图如图4.4-9(c)所示。负载电流(f)和电枢电阻压降(厌)

超前于输出电压(吮)a角。这样使输出电压(迈`1)高于发电机一相上的旋转感应电压(叱)。交流发电机一相上的总电压是旋转感应电压(yc)和自感咆压叠加的结果。在任何交流电中,自感电压将引起励磁磁场的变化,自感电压总是滞后于电流90°,因此,当电流(F)超前于输出电压(吨)时,附加在σG、yL上的自感电压将增加。
