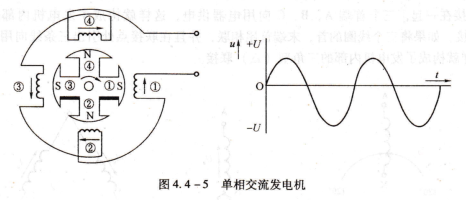

JV2N5337要使两个感生电压串联迭加,其联接方法如图4.4-5所示。同理,在③定子绕组感应出的电压(磁场方向顺时针旋转)与①绕组的感生电压方向相同(逆时针方向)。在④绕组中产生的感生电压方向与①绕组的感生电压方向相反G总共的四个绕组串联联接,每个绕组的感生电压相迭加构成总电压。这个总电压是每个绕组感生电压的四倍。

三相交流发电机,在飞机上,广泛采用三相或多相交流发电机。这是因为在相同尺寸下,三相发电机比单相发电机的输出功率高。在一个旋转磁场的作用下可以产生二相交流电压,这种发电机称为二相交流发电机.

下面介绍三相交渡发屯机的感应电压产生过程及发电机的特性c

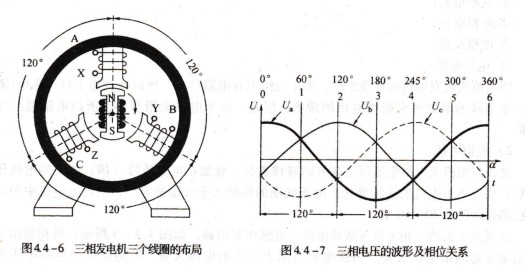

三相电压的产生,如图4.4一6所示,它是-一个二相交流发屯机的示意图。三个线圈放置于一个旋转磁场之中,并且它们在空间位置上相差120°。如果二个线圈的匝数相同,那么将产生三个幅值相同的交流电压,由于旋转磁场作用在空间位置上相差120°的三个线圈上,所以三个感应交流电压之间的相位相差120°,如图4.4-7所示c从曲线中可以看到,线圈空间位置上的120°相位差引起了发电机输出电压之间的120°相位差。

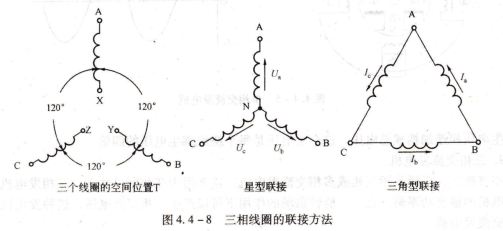

图4.4-8画出了发电机内部的三相绕组及它们之问的联接方法.三个线圈有六个接点,线圈A的两个接点用人一X表示:线圈B的两个接点用B-Y表示;线圈C的两个接点用C-Z表示。线圈的A、B、C三端称为首端:X、Y、Z三端称为末端。如果将三个末端X、Y、Z联接在一起,三个首端人、B、C向用电器供电,这样就构成了发电机内部的星型(Y)联接.如果将三个线豳的首、末端首尾相联,并且在联接点处引出三条线向明电器供电,这样就构成了发电机内部的三角型(△)联接。
