H11AA1正弦三相交流电,三相交流电路是由三相对称电源和三相负载组成的电路系统。现代飞机大多采用三相交流电源作主电源。与单相交流电源相比,三相电源具有体积小、重量轻等优点,同时三相交流电动机比单相交流电动机性能好,经济效益高。

对称三相电压及其特点

三相对称电压(电动势)是由三相交流发电机产生的。有关三相交流发电机的知识将在下一章中讲述。

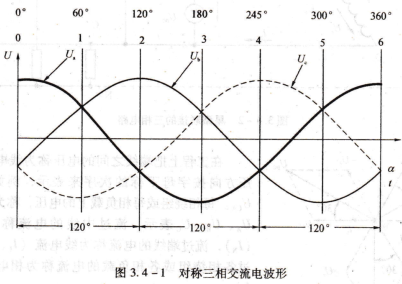

图3.4-1画出对称三相交流电的波形。

图3.4-1 对称三相交流电波形

从上图可以看出,其波形为正弦波,且具有三个电压幅值相等、频率相同、相位互差120°的特点。若以乙a为参考正弦量,则对称三相电压的瞬时值表达式为:

Ua=√2usin ωt

ub=√2Usin(ωt-120°)

Uc=√2Usin(ωt+120°)

对称三相电路

在三相供电系统中,三相绕组可以接成星型(Y)或三角型(△)再向负载供电。同

理,三相负载也接成星型(Y)或三角型(△)。对称三相电源和对称三相负载就组成了对称三相电路。

星型联接

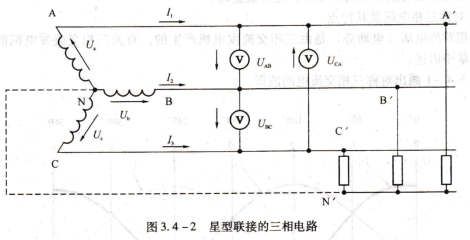

电路如图3.4-2所示。首先介绍几个常用的术语。三个端点A、B和C的引出线称为端线(俗称火线)。发电机中三个绕组末端X、Y、z的联接点N,称为三相电源的中点或中性点。三相负载星型联接点N′,称为星型负载的中点或中性点。联接电源中点和负载中点的导线NN′,称为中线(有时以大地作为中线,此时中线又称为地线)。这样,具有三根端线又有一根中线的三相电路,称为三相四线制。飞机上的供电系统采用的就是这一体制。如果不接中线,只有三根端线,则称为三相三线制。
