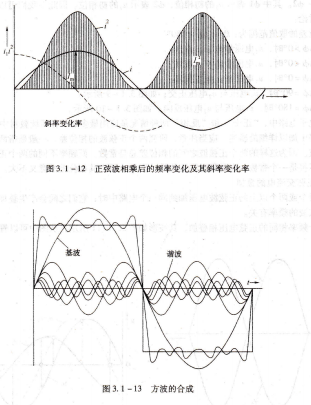

如图3.1-13所示,方波是由无数个不同频率的正弦波(谐波)与一个与方波相同频率的基波叠加后组成的(谐波频率是基波频率的奇数倍)。从这一例子可以想到,所有非正弦交流波形都是由很多不同频率的正弦波叠加合成的。反过来说,一个方波中包含着许多单一频率下的正弦波。这一波形合成与分解的概念很重要,在无线电中应用相当广泛。

我们已经讨论了直流电路中电阻、电容及电感的作用和工作特点。在这一节中,主要阐明交流阻抗的含义及电阻与电抗组成电路的作用、各电量的计算方法和电抗电路的应用。

交流电路中的电抗,前面已经阐述,电阻、电容、电感是电路中的三大基本元件。今后讲到的各种电子元件都可以用这三种基本元件进行等效。无论在直流电路中,还是在交流电路中,电阻的作用都是阻碍电子的流动。而电容和电感在直流电路和交流电路中表现出的特性则有所不同。因此,下面将重点研究电容、电感在交流电路中的特性。

电容器的交流阻抗

容抗在直流电路中,电容器有隔断直流电流的作用。那么,在交流电路中,电容器是否也具有隔断交流电流的作用呢?下面用实验加以说明。
