IS62LV256AL-45TL[实验一] 用信号发生器产生一个三角波并在示波器上显示其波形。将三角波的最大值调整到σm=10Ⅴ,再用电压表测量该三角波的电压有效值Jcr。

结果:电压表上指示的数值为yeff=5.77V

可见,UM/UEFF=10/5.77=1.73,更准确地说三角波的有效值与最大值之间的关系可以用下面公式表示:

UEFF=UM/根号3

从上述得出的结论可以看出,当幅值相同时,三角波的有效值小于正弦波的有效值。这是因为三角波所包围的面积小于正弦波。

利用同样的方法可以得到方波和脉冲波的这一一关系。表3.1-1列出了常见周期性交流电波形有效值与最大值之问的关系。

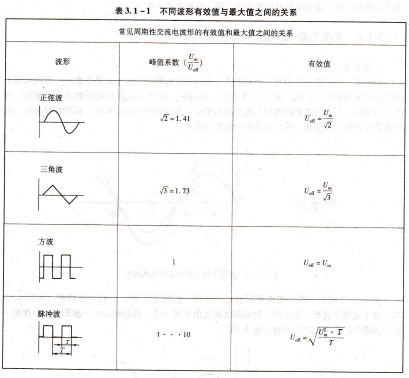

不同波形有效值与最大值之间的关系

交流电路中的功率计算

在交流电路中,由于电压、电流的大小和方向随时在变动,囚此瞬时功率一般没有实用意义。为了衡量交流电路中用电器所消耗的电能,我们必须采用有效值。因为交流电的电压、电流有效值与直流电的电压、电流值是等效的,如果一个交流电作用在用电器上所产生的效果与一定数值的直流电相同,那么就可以说,电阻上消耗的交流电能与直流电能相等。从图3,1-7中可以看到:瞬时功率在一^周期内的平均值恰恰反映用电器上所消耗的电能。这一功率称之为有功功率。其计算公式为:

常见周期性交流电波形的有效值和最大值之间的关系波形峰值系数。

P=UeFf・IefF

还有两个导出公式为:P=′:fr・R和P=讳气可见,采用交流电的有效值以后,其交流电路中的功率的计算与直流电路的计算方法一样,此处不再详述。
