JW2AHN-DC5V电感的单位,法拉第在英国从事关于电磁方面研究工作的同时,亨利(Joseph HenY)在纽约也独立地进行着同样的研究工作。而亨利先于法拉第发现了线圈的自感特性。因此,电感的单位用“Hcn玎”命名,中文译文为“亨利”,用字母“H”表示。其常用单位还有“毫亨”用字母“mH”表示;“微亨”用字母“uH”表示。它们之间的换算关系如下:

1H=1×103 mH=1×106uH

1亨利(H)的含义:在一个线圈中,如果电流在1s内变化1A,从而使线圈上产生1Ⅴ的感应电压,那么,该线圈的电感就为1H。

涡流电磁铁

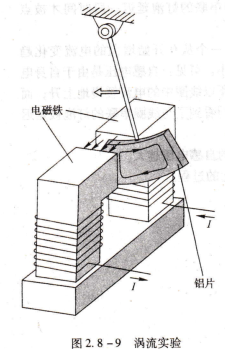

[实验九] 如图2.8-9所示,将一块可以来回摆动的铝片悬挂在一个磁性很强的电磁铁的两个磁极之间,先将铝片来回摆动,然后将电磁铁的线圈接通直流电压。

结果:当电磁铁线圈没有接直流电压时,铝片可以自由地摆动;当电磁铁线圈接通直流电压时,铝片的摆动受到很强的制动作用。

铝片在电磁铁产生的磁场中运动时,在铝片的内部感应出电压,而铝片本身就像一个闭合的导线匝。由于铝片的电阻很小,所以会产生很大的电流,这个电流在铝片内部没有固定的电流通路,在铝片内形成不规则的电流流动,因此称之为涡流。这一涡流在磁场的作用下对运动的铝片产生了制动作用。因此,由导电材料制成的平板在磁

涡流实验   场中运动时,在该平板中会产生涡流。

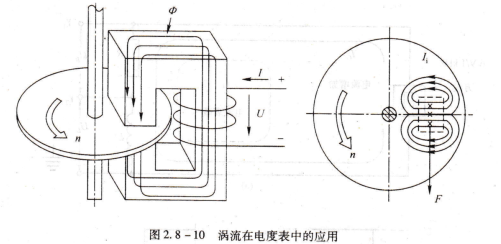

在电子仪表中常常采用涡流制动。例如一块铜质的圆片在磁场中转动,在圆片上将产生涡流,通过磁场对涡流的作用来实现对圆片的制动。在电度表中就是通过一块铝质的圆盘在磁铁的两个磁极之间转动来产生制动作用的,如图2.8-10所示.测量仪表的指针偏转运动,也常常是通过涡流所产生的磁场来产生阻尼作用的,如将一个闭合的铝质框架在磁铁的两个磁极之间运动就会产生这样的作用效果.

在通常情况下,人们并不希望出现涡流,这可以通过采用合金的方法降低材料的导电能力来实现。
