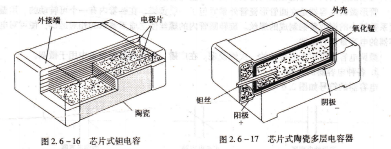

48ASDP1S1V2QAT芯片式铝电解电容器如图2.6-15所示,它是一种采用电解液的卷包式电容器,电容器的极片由表面经喷砂粗糙处理的铝箔做成G芯片式钽电容器如图2.6-16所示,它有一个矩形的与钮丝烧结的阳极,阳极由电解的介质层包裹而成。

芯片式铝电解电容

芯片式陶瓷多层电容器如图2.6-17所示,它以陶瓷薄膜做介质层,电极片采用了筛网印刷技术来形成。通过焙烧处理,陶瓷保持了其特殊的性能。

芯片式钽电容

芯片式陶瓷多层电容器

可变电容器

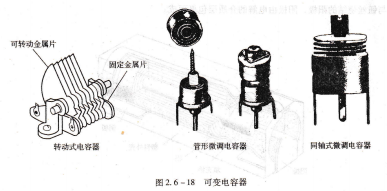

可变电容器有转动式电容器和微调电容器,如图2.6-18所示。

转动式电容器

它通常由一组固定的金属片和一组可转动的金属片组成。当金属片完全转人时,电容量为最大。其介质一般为空气,因此损耗系数较小。它常在广播和电视技术中作为振荡回路的调谐用。差动可变电容器由两组固定的金属片和中间一组可转动的金属片组成,它起到可变电容分压器的作用。

微调电容器

片式微调电容器由两片镀银的瓷片组成,通过旋转置于中央的螺钉,可使两金属镀层的重合面积发生变化,从而达到调整电容量的目的。
