TSW15025TS四环电阻色环的含义为 :

第一环 :电阻值的第一位数字 ;

第二环 :电 阻值的第二位数字;

第三环 :前两位数的乘数；

第四环：阻值允许的误差等级（百分数）

五环电阻色环的含义为：

第一环 :电阻值的第一位数字 ;

第二环 :电阻值的第二位数字 ;

第三环：电阻值的第三位数字 ;

第四环：前两位数的乘数；

第五环：阻值允许的误差等级（百分数）

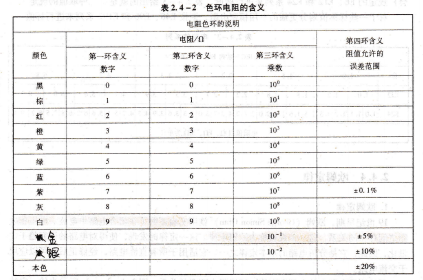

黑 、棕、红、橙 、黄 、 蓝、紫、灰、白、银 、金和本色表示电阻值、乘数和允许的误差范围 ,如表2.4-2所示 。

如果电阻上有五个色环标记,那么前三环表示电阻值的前三位数字,各种颜色代表的数值与表2.4-2所列相同。第四环表示乘数,第五环则表示该电阻的允许误差值。可见五色环电阻比四色环电阻的阻值要精确一些。

精密金属膜电阻有六个色环。第六环表示温度系数α。α的数值由第六环的颜色确定,其颜色代表的数值在数字环颜色相对应的数值基础上,再乘以10－6.

[例题2] 一个碳膜电阻的色环标记从左到右分别为:红一紫―标一金,说出该电阻的阻值及允许误差是多少?

解:红  紫  棕  金

2     7      ×10   ±5%

所以电阻阻值及允许的误差为:270Ω±5%

[例题3] 一个金属膜电阻的色环标记从左到右分别为:红一紫―黄一红―紫,

说出该电阻的阻值及允许误差是多少?

解:红  紫  黄  红  紫

2       7       4        ×100   ±0.1%

电阻阻值按计算规律应该为27400Ω±0,1%

由于该电阻使用单位“Ω”数值比较大,所以要采用“kΩ”作为电阻的单位。

因此,该电阻的阻值及允许的误差为:27.4kΩ±0.1%。

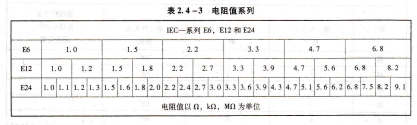

电阻值系列电阻值系列是根据阻值优选的方法来确定的。对于小功率电阻按IEC(国际电工委员会)规定的E6、E12和E24系列来进行标值,表2.4-3给出的就是这三种取值的规定。

对于一些标称值划分更细的专用精密电阻,则按E48、E96和E192系列来进行标值。
