4-641229-5LED的检测，小功率LED的两根引线不一样长时,其中较长的一根为正极。

如果小功率LED的两根引线一样长,则通常在管壳上有一凸起的小舌,靠近小舌的引线为正极。将数字万用表置于二极管挡.此时数字万用表红黑表笔之间的

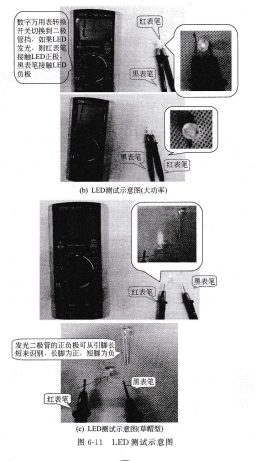

开路电压为2.8V。可以测量LED是否点亮,从而判别各LED引脚正负极以及LED是否损坏。1'ED测试示意图如图6-11所示。

数字万用表根据需要将量程开关拨至二极管挡 ,红表笔插入V/Ω孔 ,黑表笔插入COM孔 ,数字万用表内的电池正极对应着红表笔 ,负极对应着黑表笔。

利用指针式万用表RX10k挡可以大致判断发光二极管的好坏。正常时,二极管正向电阻阻值为几十至200kΩ,反向电阻的阻值为∝。如果正向电阻值为0,反向电阻值很小或为0.则说明LED已损坏。

用3V稳压源或纽扣电池，可以较准确地测量发光二极管的光电特性。

LED数码管的检——用数字万用表二极管挡检测。将数字万用表置于二极管挡,此时红黑表笔之问的开路电压为2,8V。可以测量LED数码管各笔段之间的二极管是否导通,所对应引脚的笔段是否点亮,可以识别数码管极性,是共阴极或共阳极,还可以判断各引脚所对应的笔段是否损坏。

判断LED数码管的好坏 这种方法主要是针对已知LED数码管引脚排列.即数码管极性和管脚。测试时将数字万用表置于二极管挡,把黑表笔与数码管的公共极相接,然后用红表笔依次去触碰LED数码管的其他引脚,触到LED数码管中的任意引脚,对应LED数码管笔段就应发光。若触到LED数码管某个引脚时,所

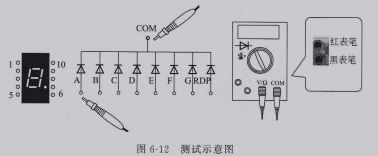

对应的LED数码管笔段不发光,则说明LED数码管中的这一笔段已经损坏。测试示意图如图6-12所示。
