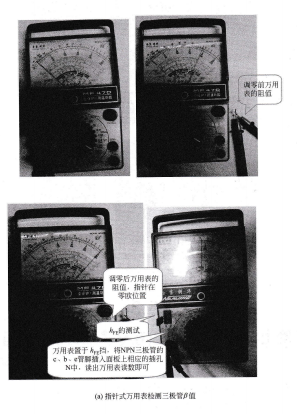

ECA36DTKD-S288万用表检测三极管`值的过程如图5-13所示。

晚上学应用 三极管在电子电路中的应用

通信电路 三极管放大的通信电路如图5-14所 示 。 三极管放大的通信电路工作原理如下 。 以一路发送 、接收为例 。

发送和接收数据 “1” 的工作 原理当TDO端发出+5V

时,经电阻R5、R6分压,使=极管Q2达到射极正偏,二极管Q2的BE极导通并把电压拉到U:F=o,7V。三极管Q2进人饱和工作状态,u・F≈o.3v。电阻R1+R:与电阻R2分压。二极管Q1的基一射极电压U:E≈o.28V,不足以使三极管Q1导通,=极管Q1进人截止工作状态。三极管Q1的集电极电压Uc=+5V,RDI端为+5V。如果有单片机(MCu)连接TDo、RDI端,当单片机发出“1”时TDO发出+5V.在RDI接收到十5V,MCU读到“1”。

发送和接收数据“0”的工作原理 当TDo端发出0V时,三极管Q2的基一射极没有压降,三极管Q2进入截止工作状态,二极管Q2的集电极电压uc=+5v,经电阻R1+R7+R:与电阻R2分压,三极管Q1射极正偏,=极管Q1的BE极导通并把电压

拉到U:F=o,7V,三极管Q1进入深度饱和工作状态。三极管Q1的集电极电压Uc≈o,3V、RDI端为0.3V。如果有单片机(MCU)连接到TDo、RDI端,当单片机发出“0”时TDo发出0V,在RDI接收到0,3V,单片机读到“0”。
