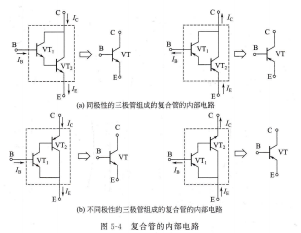

0508ZD105KAT2A复合管可以用同极性的三极管.也可以用不同极性的三极管组成,一般数量为2个。复合管的电流放大倍数很高,是组成复合管的各三极管放大倍数的乘积,可以把复合管看成是一个高放大倍数的二极管。复合管多用于功率放大输出的电路中。复合管的外形如图5-5所示。

光敏(光电)三极管 光敏三极管的基区面积比普通三极管大,而发射区面积较小。光敏三极管具有对光电信号的放大作用。

电流放大系数一般在10~100之间。太小,放大能力弱，太大,易使管子性能不稳定。一般取30~80为宜。

极间反向饱和电流 有集电极一基极反向饱和电流rc。与集电极一发射极反向饱和电流rcE。反向饱和电流随温度的增加而增加,是二极管工作状态不稳定

的主要因素,因rcE。=(1+`)Ic:o。

极限参数集电极最大允许电流rcM 二极管工作时,当集电极电流超过IcM时,三极管性能及参数将显著下降,并有可能烧坏三极管。

集电极最大允许耗散功率P cM 当三极管集电结两端电压与通过电流的乘积超过此值时,三极管性能将变坏或烧毁。

集电极一发射极问反向击穿电压U(:R)cE() 指三极管基极开路时,集电极和发射极之间的最大允许电压。当电压越过此值时,三极管将发生电压击穿,会导致热击穿而损坏三极管。

三极管的作用三极管在电路中起的作用是放大、调制、谐振、开关。

放大作用 三极管是电流控制器件,用基极电流IB来控制集电极电流rc及发射极电流IE.如果没有IC,就没有Ic与IE.只要有IB,就会有IC。在放大电路中,就是利用三极管的这一特性来放大信号的。
