293D157X96R3E2TE3开关二极管的作用是利用其单向导电特性使其成为一个较理想的电子开关,除能满足普通二极管的性能指标要求外,还具有良好的高频开关特性,即开关速度快,反向恢复时间较短。

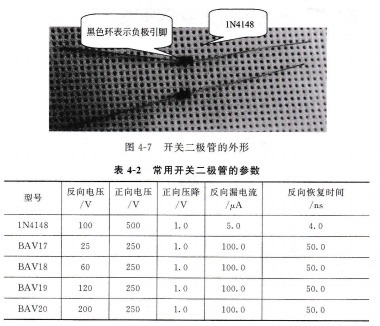

小电流的开关二极管通常有点接触型和面接触型等二极管。2AK型点接触型二极管在中速开关电路中使用;2CK型平面接触型二极管在高速开关电路中使用。开关二极管常在开关、限幅、钳位或检波等电路中使用。开关二极管的外形如图4-7所示。常用开关二极管的参数如表4-2所示。

开关二极管广泛应用于电脑 、 通信设备 、 家用电器 、 仪器仪表等设备中 ,同时也在控制电路及各类高频电路中使用 。 常用的开关二极管是1N4148。 玻璃封装有LL-34、 Do-35,还有SOT-23、 SOD-523、 SOD-323、 SOD-123封装 。

变容二极管的结电容可以随外加偏压的不同而产生变化 ,变容二极管对于电压而言 ,其静电容量的变化率特别大 。结电容随反向电压LTR变化 ,取代可变电容 ,用作调谐回路 、振荡电路 、锁相环路 .常用于电视机高频头的频道转换和调谐电路 ,多以硅材料制作 。变容二极管的外形如图4-8所示 。

变容二极管主要是通过结构设计及工艺等一系列途径来突出电容与电压的非线性关系，并提高Q值以适合应用。

稳压二极管又称为齐纳二极管,是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。利用稳压二极管的反向击穿特性可以用作稳压基准电压、保护、限幅、电平转换等。稳压二极管的外形如图4-9所示。常用稳压二极管的参数如表r3所示。

稳压二极管是由硅材料制成的面接触型二极管,是利用PN结反向击穿时的电压基本不随电流变化的特点,来达到稳压的目的,在电路中起到稳压作用,称为稳压二极管,简称稳压管。当反向电压达到匕.时,即使电压有一微小的增加,反向电流亦会猛增,二极管处于击穿状态.如果将击穿电流限制在一定的范围内,稳压管就可以在反向击穿状态下长时间稳定工作。
