310000451573电容器有CB10、CB11(非密封箔式)、CB14~16(精密型)、CB2蓬、CB25(非密封型金属化式)、CB80(高压型)、CB40(密封型金属化式)等系列。聚苯乙烯电容器的外形如图3-6所示。

聚苯乙烯电容器(CB)的外形

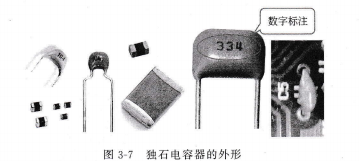

独石电容器 独石电容器是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。具有性能可靠、耐高温、耐潮湿、容量大(容量范围为1pF~1uF)、漏电流小等优点,其缺点是工作电压低(耐压低于100V)。独石电容器的外形如图3-7所示。

独石电容器的外形

独石电容器比一般瓷介电容器大(10pF~10uF),具有电容量大、体积小、可靠性高、电容量稳定、耐高温、绝缘性好、成本低等优点,广泛应用在小型和超小型电子设备中。独石电容器不仅可替代云母或纸介电容器,还取代了钽或云母电容器(CY)中一些种类。

云母电容器是采用云母作为介质,是在云母表面喷一层金属膜(银)作为电极,按需要的容量叠片后经浸渍压塑在胶木壳(或陶瓷、塑料外壳)内构成。具有稳定性好,分布电感小,精度高,损耗小,绝缘电阻大,温度、频率特性好,工作电压高(50V~7kV)等优点。一般在高频电路中起到耦合、旁路、调谐等作用,

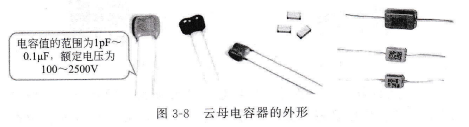

主要应用于无线电接发设备、精密电子仪器、现代通信仪器仪表及家用电器中使用。常用的有CY、CYz、CYRX等系列。云母电容器的外形如图3-8所示。

纸介电容器(Cz) 纸介电容器是用较薄的电容器专用纸作为介质,用铝箔或铅箔作为电极,经卷绕成型、浸渍后封装而成。具有电容量大(100pF~100uF)、工作电压范围宽、最高耐压值可达6.3kV的优点,其缺点是体积大、容量精度低、损耗大、稳定性较差。常见有CZ11、CZ30、CZ31、CZ32、CZ40、Cz80等系列。
