RJ0805FRE077R5L检测电位器时 ,要先转动旋柄 ,感觉旋柄转动是否平滑 。如果是带开关的电位器 ,要测一下开关是否灵活 ,开关通断时 ,会不会 听到 “喀哒”声 ,声音是否清脆 。检测时要听一听电位器内部接触点和电阻体摩擦的声音，如有 “沙沙”声 ,说明质量不好 。

在对电位器测试前 .先要确定电位器的动片 、接地定片 、其他定片、外壳引脚 、开关引脚 。

动片确定 :电位器有三个输出口,检测时要确定电位器动片 ,动片一般在两定片之间。如果实在不知道 ,也可使用万用表R×1k挡 ,红黑表棒任接两根引脚 ,进行多次测量 ,阻值不变即为定片 ,另一个即为动片 。

接地定片确定 :电位器接在电路中时,测量电位器某一个定片引脚与线路板地线之间的电阻为零时,说明该定片为接地定片引脚。 用万用表欧姆挡测量方法是将转柄逆时针方向旋转到底,测量电位器动片与某一定片之间的阻值为零时,说 明此定片为接地的定片引脚。

其他定片确定 :确动片和接地定片引脚后 ,剩下的一根引脚为其他定片引脚 。此定片在电路中往往接信号传输线热端 .信号从此引脚加到电位器中。常将此引脚称为热端引脚 。

外壳引脚确定 :用 万用表 R× 1k挡 测量各引脚与金属外壳 之间的电阻大小 ,为 零 的引脚为外壳接地引脚 。

开关引脚确定 :在附有开关的电位器中,除电位器本身所需要的三根引脚外 .多出两根开关的触点接线引脚 。用万用表欧姆挡测量电位器开关引脚的方法是将万用表选择R×1k挡的位置 , 用万用表的红 、黑表笔分别接初步确定的开关引脚 (两个).此时测量两个引脚之间的电阻阻值应为无穷大 。转动电位器转柄 ,在听到 “喀哒”一声后 ,测量两个引脚之间的阻值为零 ,则说明此引脚(两个)是开关引脚 。

在对电位器进行引脚确认之后,要对电位器测试时,要根据被测电位器阻值的大小,选择合适万用表电阻挡位,然后按如下方法进行检测。

用万用表的欧姆挡(R×100、R×lk、R×10k)测动片“1”、动片“2”两端,其读数应为电位器的标称阻值。

万用表的指针不动或阻值相差很多, 则说明该电位器已损坏。

检测电位器的动片与电阻片的接触是否良好。用万用表的欧姆挡(R×100、R×lk、R×10k)测定片“1”、动片“2”(或定片“2”、定片“3”)两端,此时将电位器的转轴按逆时针方向旋至接近定片“1”的最“小”的位置,此时电阻值越小越好。之后再顺时针慢慢旋转轴柄,电阻值应逐渐增大,表头中的指针应平稳移动。当轴柄旋至极端位置.动片“3”最大值时,阻值应接近电位器的标称值。

如果万用表的指针在电位器的轴柄转动过程中有跳动现象,说明触点有接触不良的故障。

晚上学应用 电位器

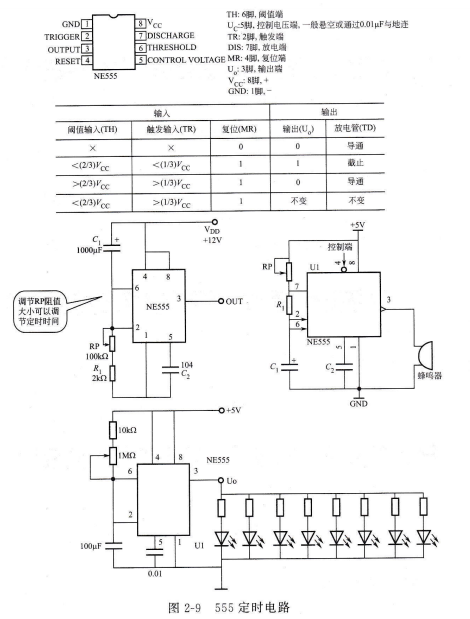

调节电压或电位555定时电路如图2-9所示。定时时间由(′l及RP十R1的值决定,T≈1.1C1(RP+R1)。RP指有效部分电位器的阻值。可以调节RP阻值修改定时时间。

调节音量

如图2-10所示,电路接通后,音频信号经C1耦合加至LM386输人端第2脚,经功率放大后由输出端5脚输出,经电解电容器耦合后加至扬声器两端,从而驱动扬声器发出声音。同时调节音量电位器VOL.调节VOL可改变音量。
